9.4GHz微帶陣列天線
18917114680
1. 技術指標：
頻率范圍 | 9.4GHz±0.5GHz |
射頻接口 | SMA-K |
外觀尺寸 | 120mm×120mm×20mm(預估值，長寬變動10%以內) |
特性阻抗 | 50Ω |
駐波（VSWR） | ≤2 |
E面波束寬度（3dB） | 19±2° |
H面波束寬度（3dB） | 19±2° |
增益 Gain | 16dBi-18dBi |

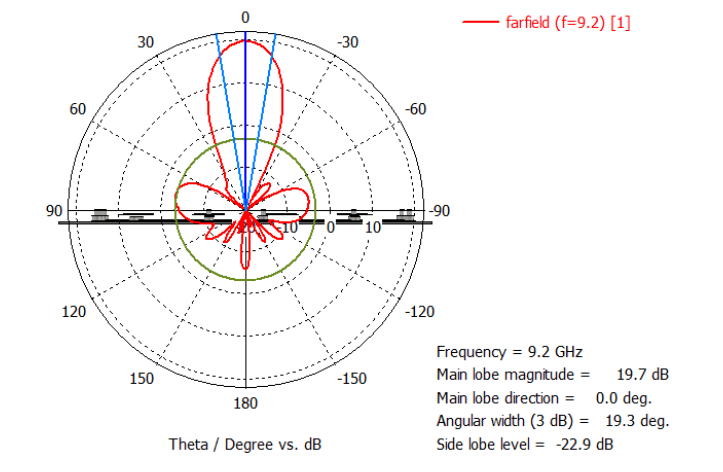

二、方向圖

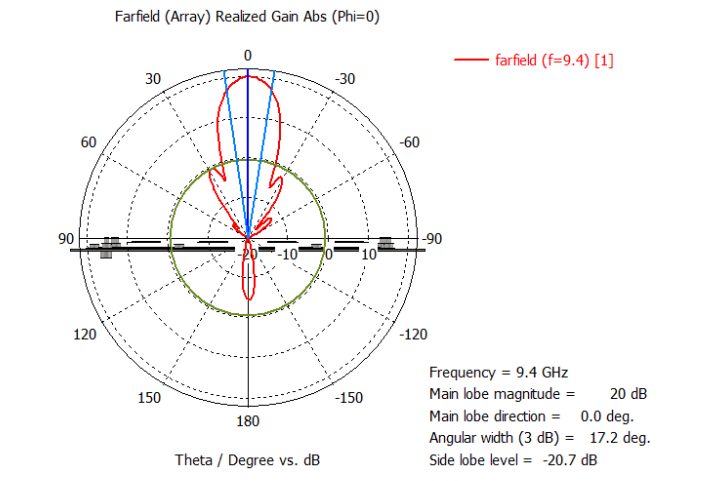

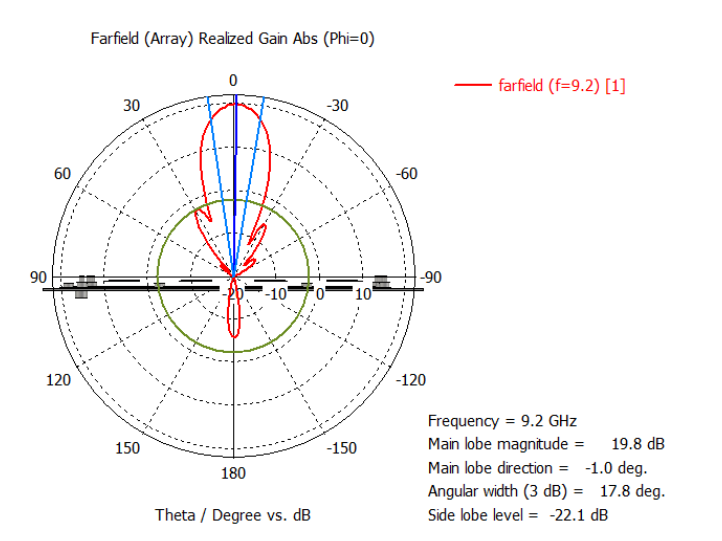

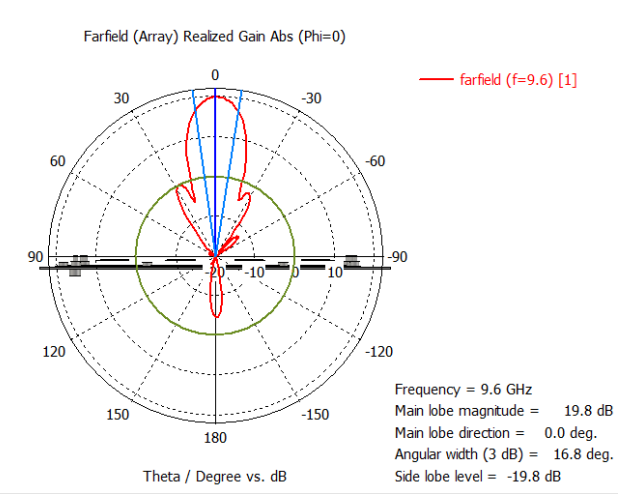

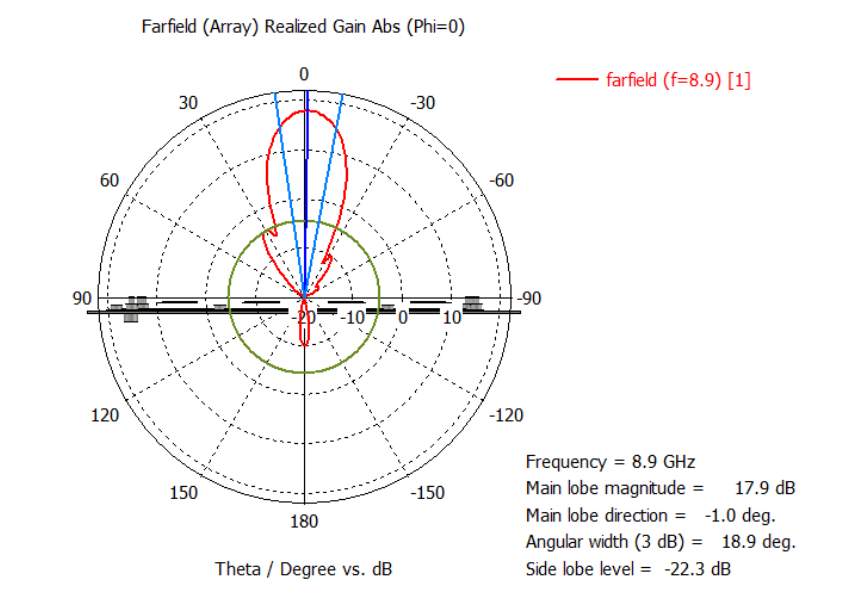

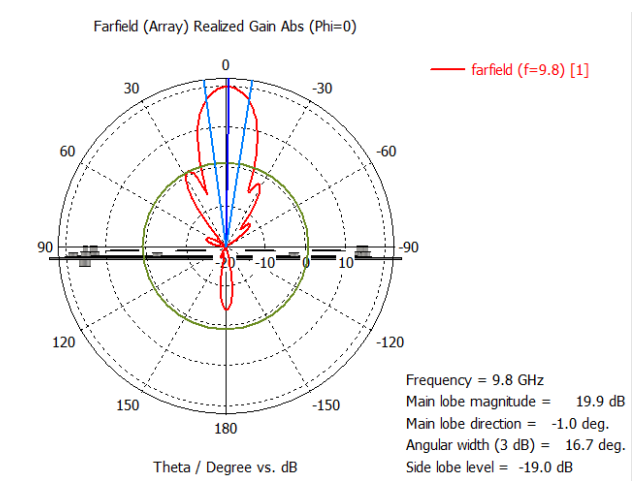

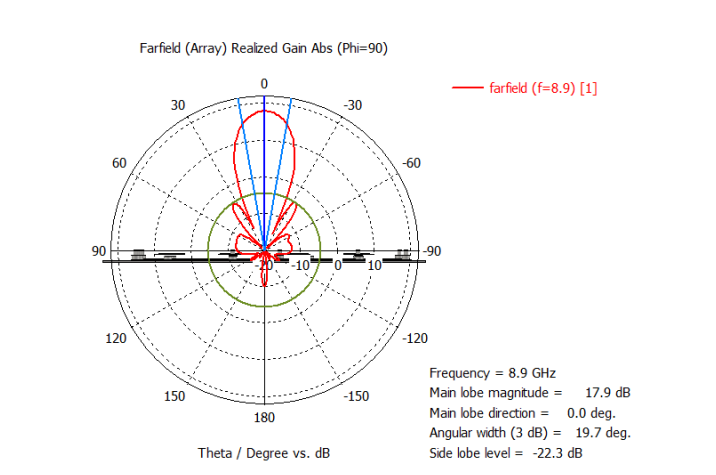

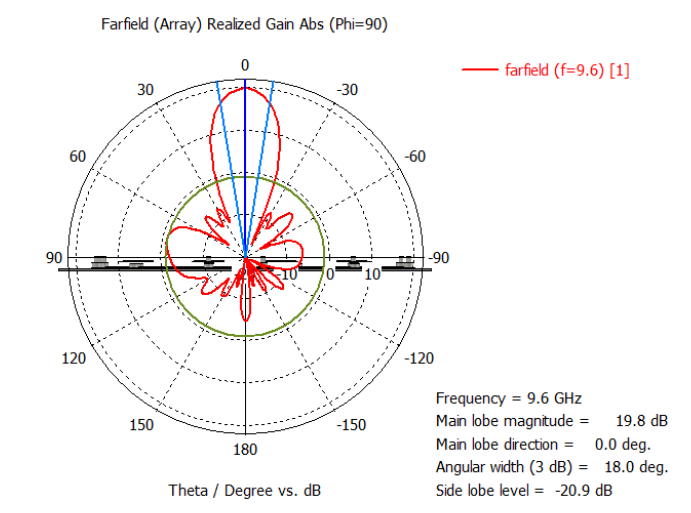

E面：

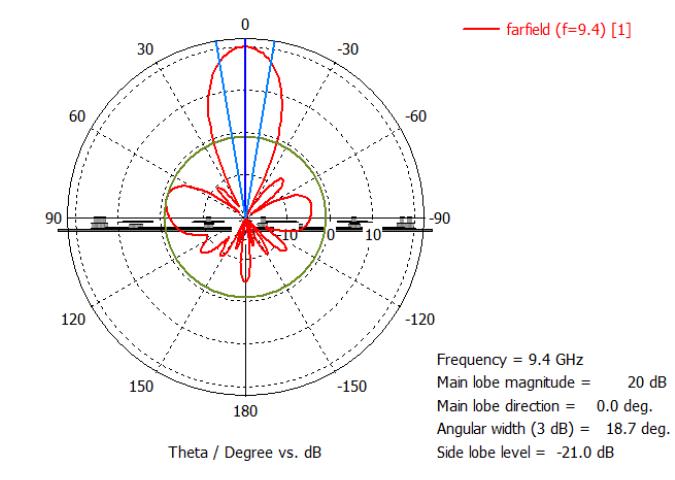

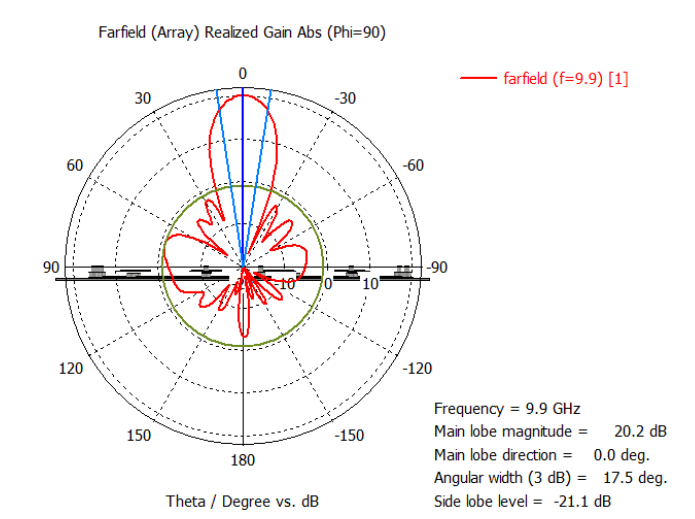

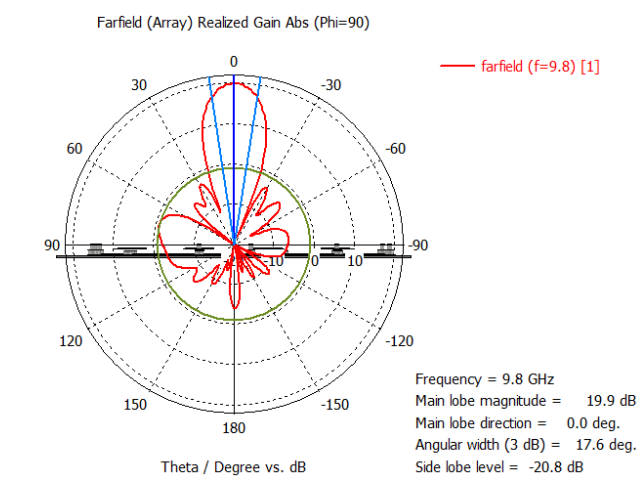

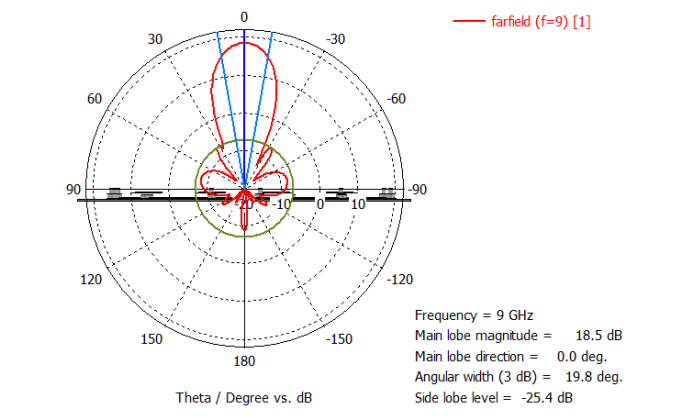

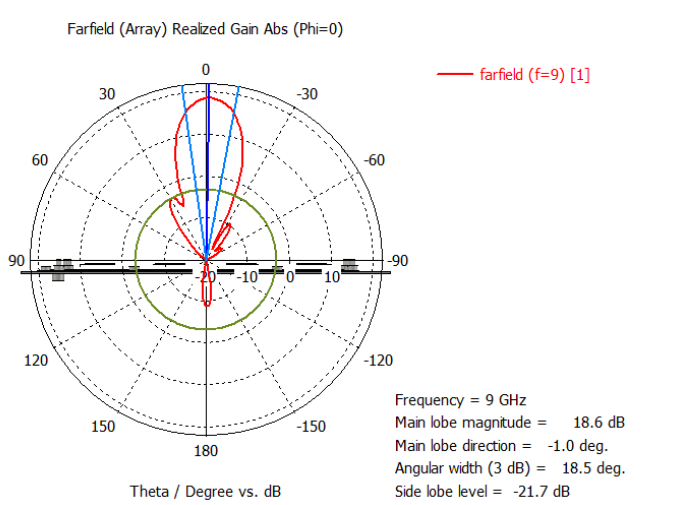

H面：
相關資料下載：
JJANT-22-02-06 9.4GHz微帶陣列天線規格書.pdf
