200MHz-2GHz對數周期天線
18917114680
一、技術指標
1、頻率：200MHz-2GHz
2、駐波：≤2
3、接口： N（F）
4、材料：鋁
5、功率：50W（連續波）
6、方向圖指標如下表：
頻率MHz | 增益值dBi | E面波束寬度 ° | H面波束寬度° | 前后比dB |
200 | 5.39 | 64.4 | 109.4 | 16.9 |
250 | 6.97 | 65.3 | 114.1 | 23.9 |
300 | 7.50 | 69.1 | 134.3 | 13.6 |
350 | 7.38 | 65.7 | 119.8 | 20.9 |
400 | 7.14 | 63.0 | 103.4 | 18.0 |
500 | 6.99 | 66.4 | 129.0 | 18.8 |
600 | 6.77 | 67.7 | 144.6 | 14.7 |
700 | 8.14 | 45.8 | 85.2 | 21.4 |
800 | 8.48 | 44.2 | 78.5 | 21.5 |
900 | 8.30 | 46.2 | 91.1 | 22.5 |
1000 | 8.65 | 45.6 | 89.9 | 23.5 |
1200 | 8.55 | 49.0 | 94.1 | / |
1400 | 8.39 | 52.5 | 96.2 | / |
1600 | 8.54 | 50.8 | 94.3 | / |
1800 | 8.77 | 47.7 | 87.8 | / |
2000 | 8.13 | 52.4 | 85.8 | / |

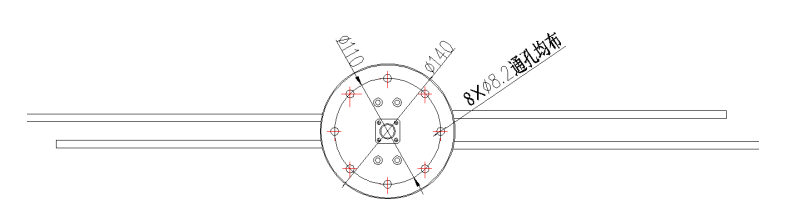

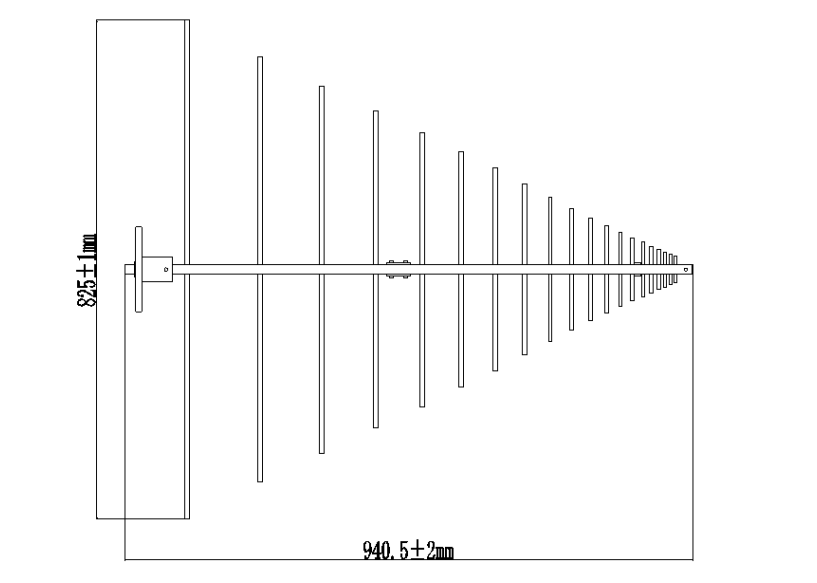

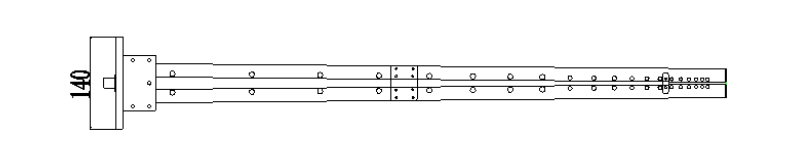

二、結構尺寸
尺寸：940.5mm×845mm×140mm
相關資料下載：
JJANT-22-02-07 200MHz-2GHz對數周期天線規格書.pdf
