GNSS室內覆蓋轉發系統
18917114680
一、概述
1. SHJJGN4000 轉發系統主要是由 GPS L1/L2、GLONASS L1/L2、BD2 B1/B2/B3組成，是將GPS、GLONASS、BD信號引入到衛星信號受到遮擋的區域，使您能夠在該區域內能接收到GPS L1/L2及GLONASS L1/L2及BD2 B1/B2/B3信號,完成驗機、系統調試和授時、定位等工作。
2. 該衛星信號室內覆蓋系統天線和放大器部分采用整體全密封設計，外觀美觀，防水性、
防腐性以及耐高溫性良好，天線罩采用防紫外線抗老化的工程塑料，為天線長期在戶外惡劣環境下工作提供保障。接收天線增益高軸比好，方向圖波束寬，低仰角信號的接收效果良好，在惡劣環境也能正常工作。
3. 該衛星室內覆蓋系統接收天線低噪放部分和路線放大器采用低噪放放大電路設計，增加了前置濾帶通濾波器，確保增益高噪聲低，從而提升了定位、通信的準確性和成功率。
二、技術參數
2.1接收天線性能
技術要求 | 技術指標 |
接收頻率范圍 | GPSL1/L2、GLONASS L1/L2、BD2B1/B2/B3 |
極化方式 | 右旋圓極化(RHCP ) |
輸出阻抗 | 50Ω |
軸比 | ≤5dB |
天線駐波比 | ≤1.2 |
LNA増益 | 38±2dB |
LNA噪聲系數 | ≤l.0dB |
LNA駐波比 | ≤2.0 |
帶外抑制 | ≥50dBc@l585±50MHz |
供電電壓 | 3～5V |
工作電流 | ≤20mA |
可靠性要求 | 雷擊浪涌性能(Surge resistion):按照 IEC61000-4-5 標準，能經受住6KV ,1.2/50μs沖擊電壓，儀器內阻 為2Ω，電流不小于3KA. |
2.2 L線路放大器性能
技術要求 | 技術指標 |
増益 | 40±2dB |
噪聲系數 | ≤1.2dB |
帶外抑制（偏離中心頻率100MHz ） | ≥70dBc@1585±50MHz |
駐波比 | ≤2.0 |
供電電壓 | 5V |
工作電流 | ≤40 mA |
2.3發射天線性能
技術要求 | 技術指標 |
發射頻率范圍 | GPSL 1/1.2、GLONASS LI/I2* BD2 BI/B2/B3 |
極化方式 | 右旋圓極化（RHCP ） |
輸出阻抗 | 50Ω |
軸比 | <3dB |
天線増益 | 4.5dBic ( Zenith ) |
天線駐波比 | <1.2 |
2.4天線機械性能
技術要求 | 技術指標 |
天線罩材料 | ABS |
工作溫度 | -40℃-*70℃ |
儲藏溫度 | -55℃-*75℃ |
工作濕度 | 95% |
工作風速 | 135Km/h |
極限風速 | 200Km/h |
工作環境（接收天線） | 室外自然條件 |
三、天線安裝方法
3.1、抱桿直徑Φ30~Φ30mm，優選Φ48mm.
3.2、安裝步驟：
(1)接收天線：抱開豎置式安裝，用抱箍將接收天線組件安裝在抱桿上，抱箍用螺絲固定到固定桿。
(2)發射天線：安裝于需信號覆蓋位置天花板上，見下圖所示。
(3)線路放大器：固定于墻上即可(RF IN連接接收天線SMA ；RF OUT連接發射天線SMA ； DC IN連接DV 5V供電）。
四、天線安裝注意事項
（1）可以選擇護欄邊緣.天線四周10米以外沒有高于天線3米以上的建筑物。
（2）注意安全作業，不要在潮濕、下雨、起風的天氣安裝天線；
（3）不要在高壓電線附近安裝天線；
（4）所有緊固件必須擰緊。
五、天線的避雷措施

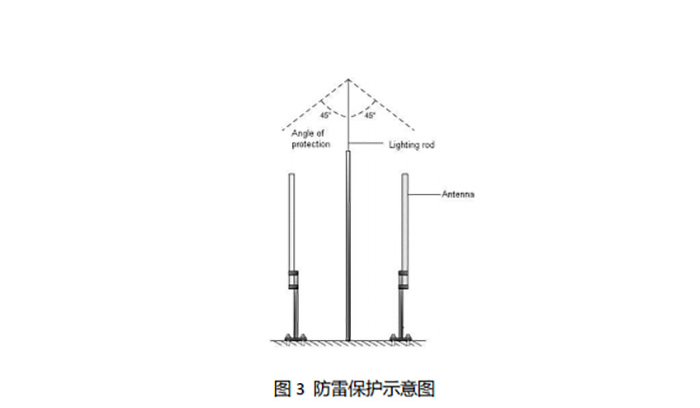

室外天線一般安裝在樓體防雷的保護范圍內.如果天線高出了或不在防雷保護范圍內，需要架設避雷針.避雷針如圖所示，避雷針的高度根據天線的安裝位置而定，高度要遠遠高于天線 (高岀0.5~1米擬上)，避雷針需要與樓體的避雷線路充分焊接，保證接地電阻小于10歐姆.可以直接用粗鐵片將避雷針（鐵柱子）焊接到建筑物的避雷地。
