導航信號轉發器
天線可選配
18917114680
工程設備技術規格
（1）GNSS信號轉發器
GNSS-SHJJZFXT001 系列可以接收室外 GPS/北斗 BD/GLONASS 等一種或者多種衛星信號，經濾波、放大、信號分配、信號調節、轉發等環節，把衛星信號轉入室內或其它衛星信號偏弱（不能到達）的地方，使得各項測試工作在室內即可正常完成。GNSS-SHJJZFXT001 系列具有功耗低，安裝簡單，信號穩定且增益可調等特點。
| 轉發器主機配置參數 | |
| 頻率（MHz） | GNSS全頻段 |
| 增益（dB） | 47±1 |
| 程控衰減（dB） | 0~31 |
| 噪聲系數（dB） | ＜2.0 |
| 阻抗（Ω） | 50 |
| 駐波比（VSWR） | ＜2.0 |
信號輸出 | 2組 |
| 接口類型 | N-K（輸入）；N-K（輸出） |
| 供電電壓（V） | 110-240V AC |
| 工作溫度（℃） | -30~+85 |

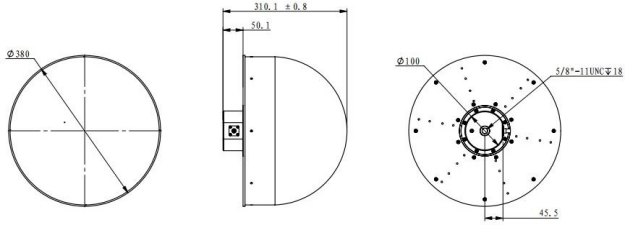

（2）GNSS全頻段扼流圈天線（天線可選配）
| 電氣性能指標 | |
| 頻帶（MHz） | 1551-1612/1166-1278 |
| 極化 | 右旋圓極化 |
| 增益（dB） | 仰角90°≥6.5 仰角20°≥0 |
| 軸比 | 仰角90°≤1.5 仰角15°≤5 |
| 前后比 | ±60°≥25dB |
| 相位中心（mm） | ＜2 |
| LNA增益（dB） | 50±1 |
| 駐波比VSWR | ＜1.5:1 |
| 噪聲系數（帶前置濾波器）（dB） | ＜1.5 |
| 直流供電（V） | 3.3-18 |
| 工作電壓（mA） | ＜65 |
| 機械特性 | |
| 接頭形式 | TNC母頭 |
| 支撐結構 | 5/8 Inch thred |
| 天線罩材料 | 玻璃鋼 |
| 天線顏色 | 白色 |
| 天線尺寸（mm） | Φ380×310mm |
| 工作相對濕度 | 90% |
| 工作溫度（℃） | -55～+85 |
| 重量（Kg） | ≤8 |
| 儲存溫度（℃） | -55～+12 |
| 使用環境 | 室外 Outdoor |
（3）多頻發射天線
| 電氣性能指標 | |
| 頻帶（MHz） | 1557MHz～1612MHz 1197MHz～1278MHz |
| 極化 | 右旋圓極化 |
| 天線增益（dB） | 仰角90°≥5 仰角20°≥0 仰角10°≥-3 |
| 軸比（dB） | 仰角 90 °≤3 仰角 15 °≤5 |
| 前后比（dB） | ±60 °≥15 |
| 輸入阻抗 | 50 |
| 駐波比VSWR | <2.0：1 |
| 機械特性 | |
| 接頭形式 | TNC母頭 |
| 天線顏色 | 上白下藍 |
| 天線尺寸（mm） | Φ145×58 |
| 工作相對濕度 | 90% |
| 工作溫度（℃） | 40～+70 |
| 重量（Kg） | 0.3 |
| 儲存溫度（℃） | -55～+85 |
| 使用環境 | 室內 Outdoor |

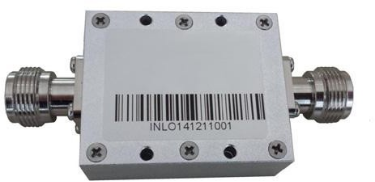

（4）中繼放大器
| 頻率范圍（MHz） | 1100-1700 |
| 增益（dB） | 28±1.0 |
| 噪聲系數（dB） | ≤2.0 |
駐波比 | ≤2.0 |
阻抗（Ω） | 50 |
DC 電壓（V） | 5 |
工作電流（mA） | ≤25 |
接頭類型 | N-K |
工作溫度（°C） | -40～+80 |
存儲溫度（°C） | -55～+85 |
外觀尺寸（mm） | 50×41×18.5 |
重量（kg） | 0.20 |
