天通大S+B1L1天線
18917114680
一、天線指標參數
指標 | 參數 | |
尺寸 | 直徑55mm, 高度15mm | |
天通S頻點 | 駐波比 | <1.5 |
極化增益 | ≥0dBi（仰角40度~90度） | |
接口阻抗 | 50Ω | |
接口 | IPEX1 | |
GPS/北斗二代B1,L1頻點 | 駐波比 | <1.5 |
極化增益 | ≥-4dBi（仰角30度~90度） | |
接口阻抗 | 50Ω | |
接口 | MCX-JW | |
軸比 | <=3dB(法向) | |
工作溫度 | -20 ~60 攝氏度 | |
儲存溫度 | -40 ~60 攝氏度 | |
濕度 | 95%不冷凝 | |

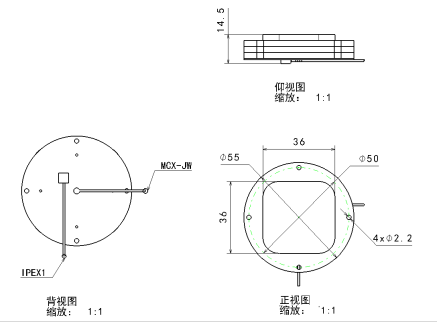

二、天線尺寸圖

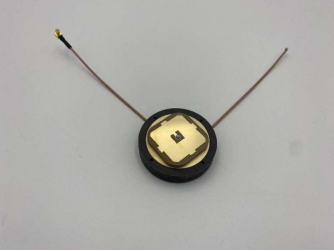

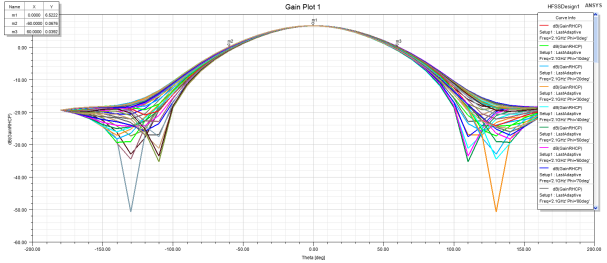

三．實物圖和方向圖
相關資料下載：
JJANT-22-01-10 天通大S天線S+B1L1 規格書.pdf
