中軌彈載C/X波段相控陣天線
該天線采用雙孔徑耦合微帶天線技術。孔徑耦合饋電技術的關鍵特性在于它的耦合機制是電容性的，與直接接觸式饋電技術相反，后者主要是感性的，耦合機制的差異顯著影響了可以獲得的阻抗帶寬。
18917114680
序號 | 項目 | 指標要求 |
1. | 工作頻率和帶寬 | C波段 X波段 |
2. | 極化方式 | 左旋圓極化 |
3. | 天線增益 | C波段：不小于7dBi X波段：不小于10dBi |
4. | 天線軸比（頂點） | ≤3dB |
5. | 掃描角度 | ±60° |
天線尺寸數據

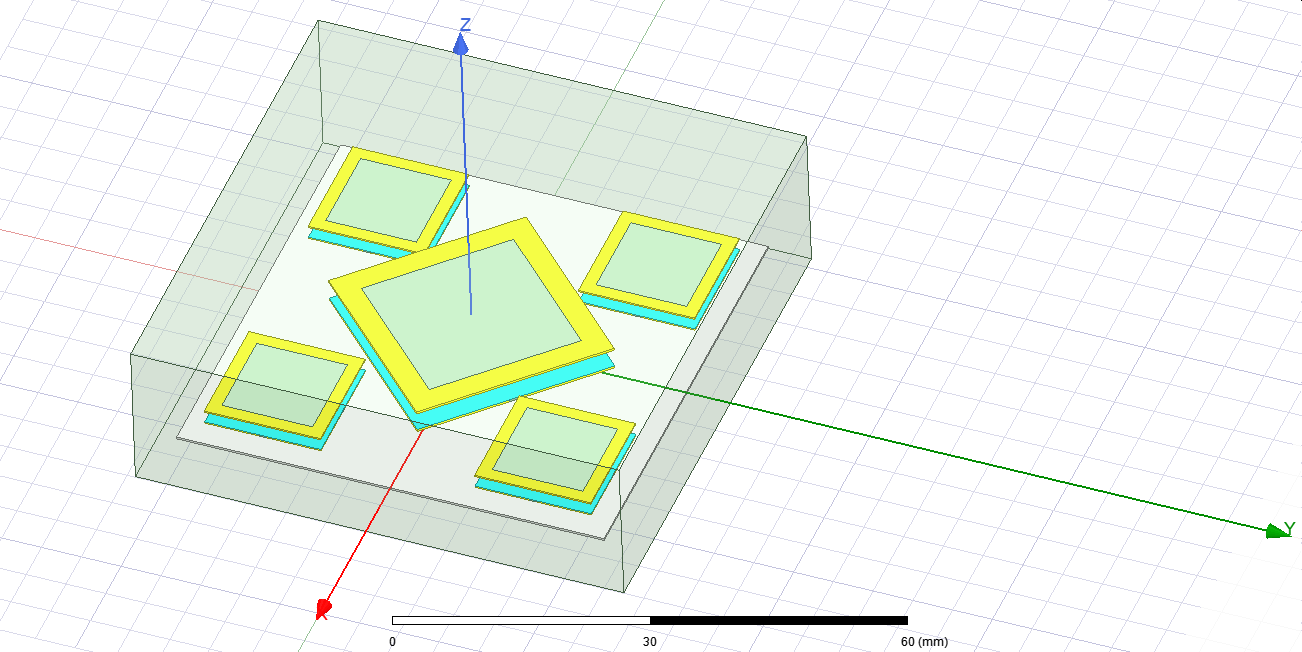

天線基本單元仿真模型

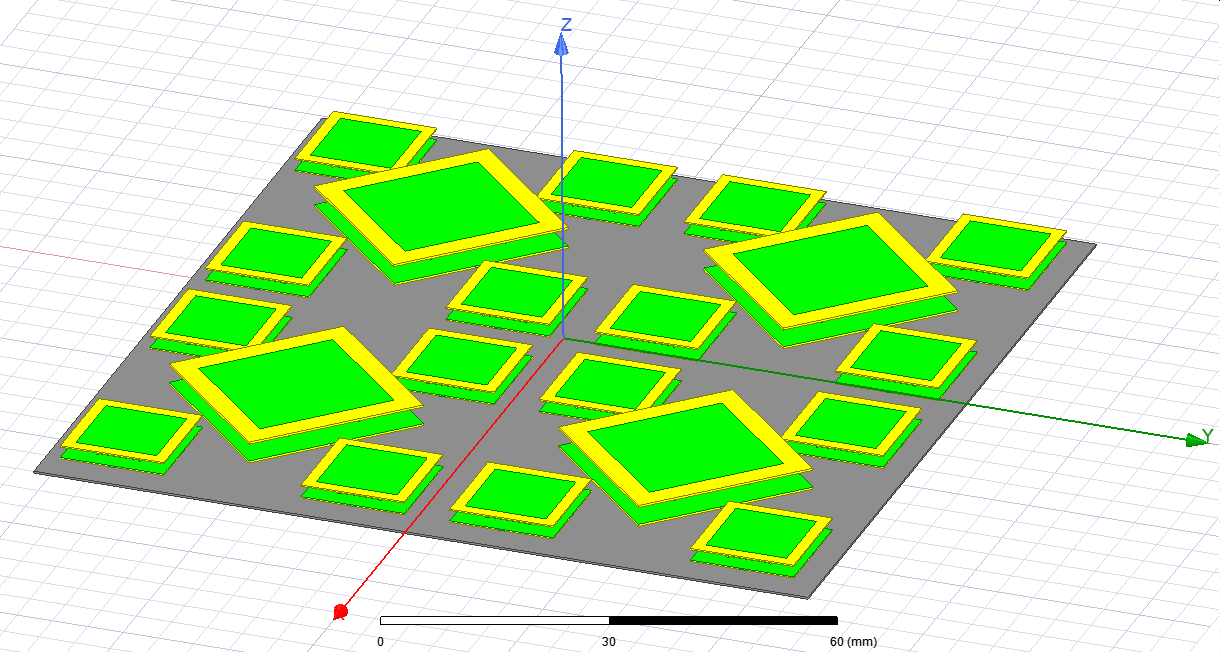

天線仿真模型

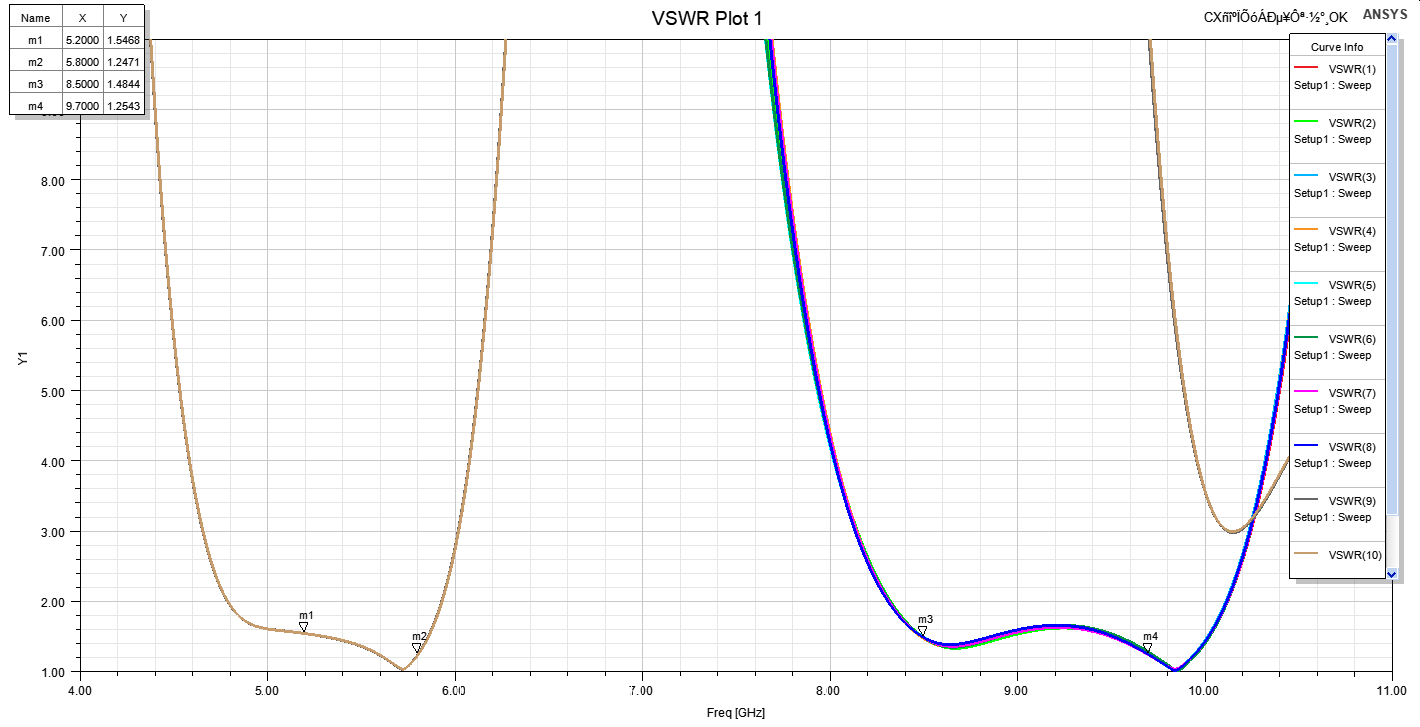

C/X波段天線駐波圖

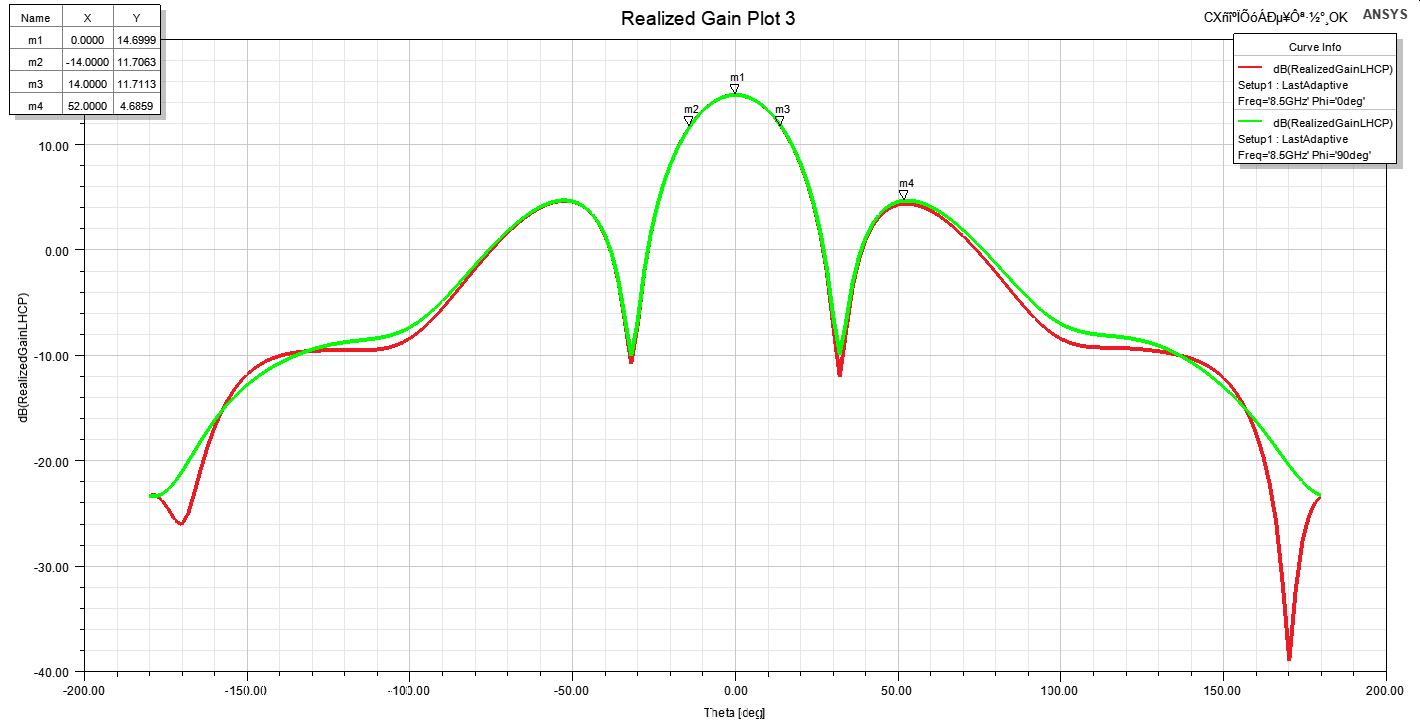

X波段天線增益圖(8.5GHz)

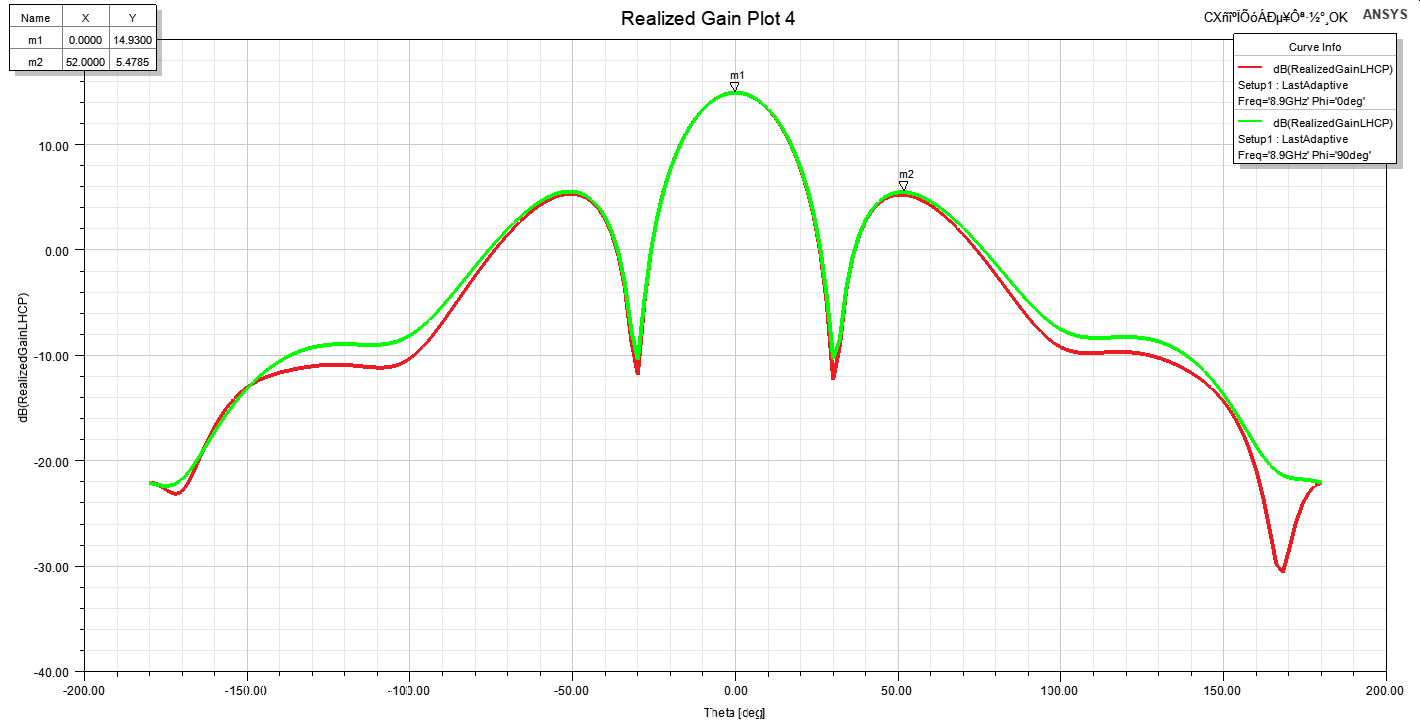

X波段天線增益圖(8.9GHz)

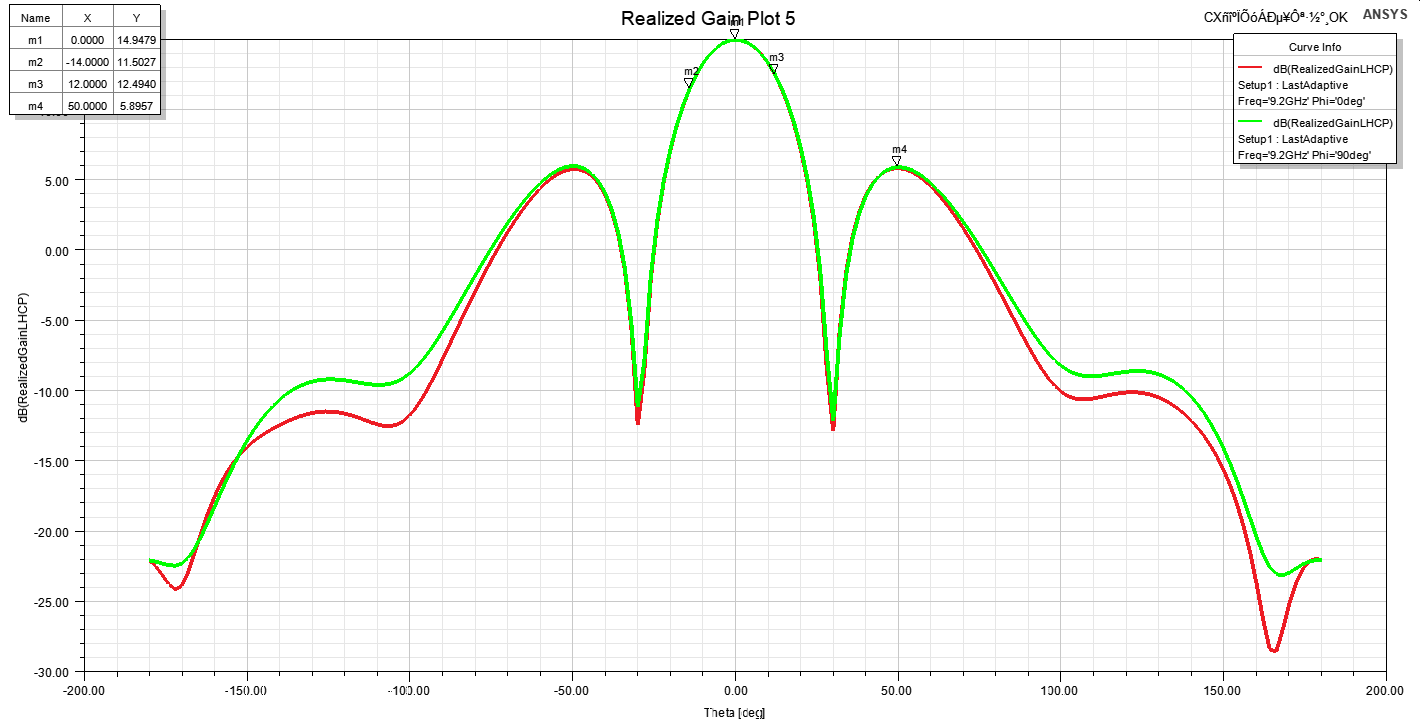

X波段天線增益圖(9.2GHz)

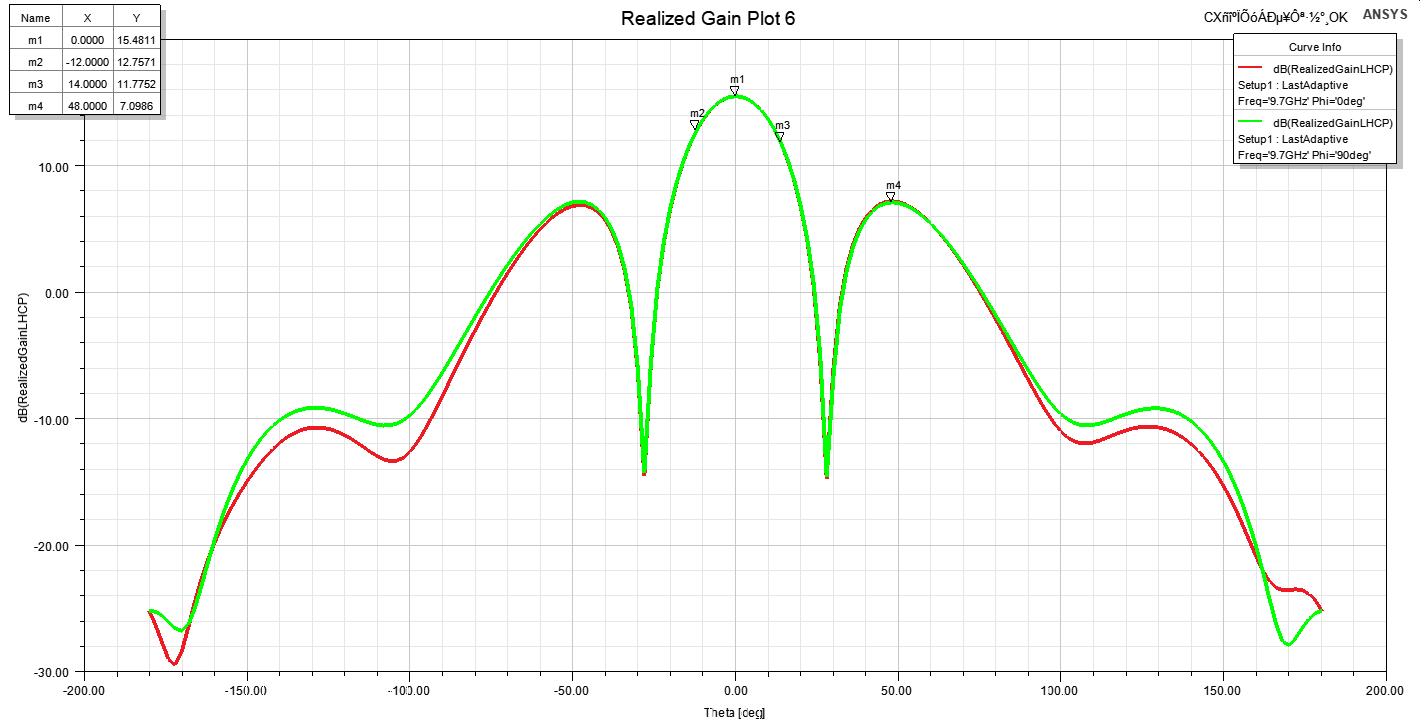

X波段天線增益圖(9.7GHz)

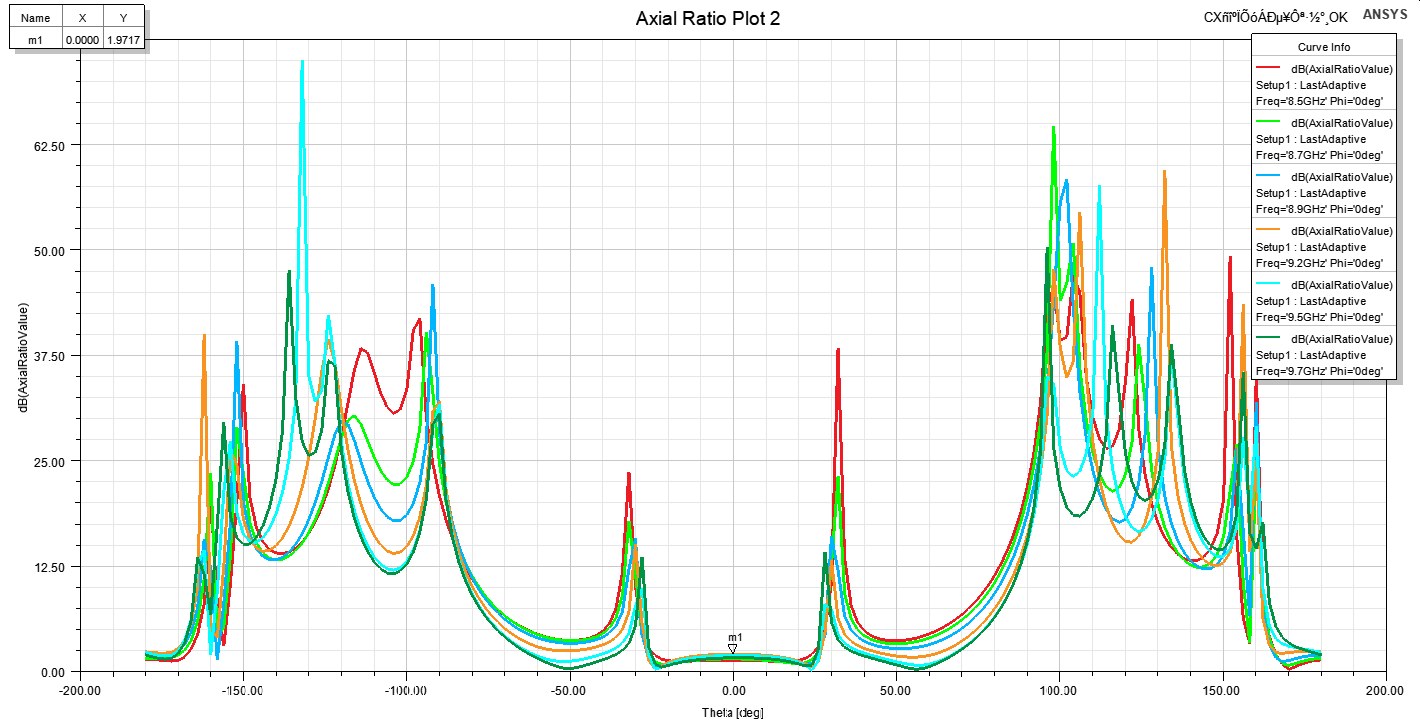

X波段天線全頻段軸比圖

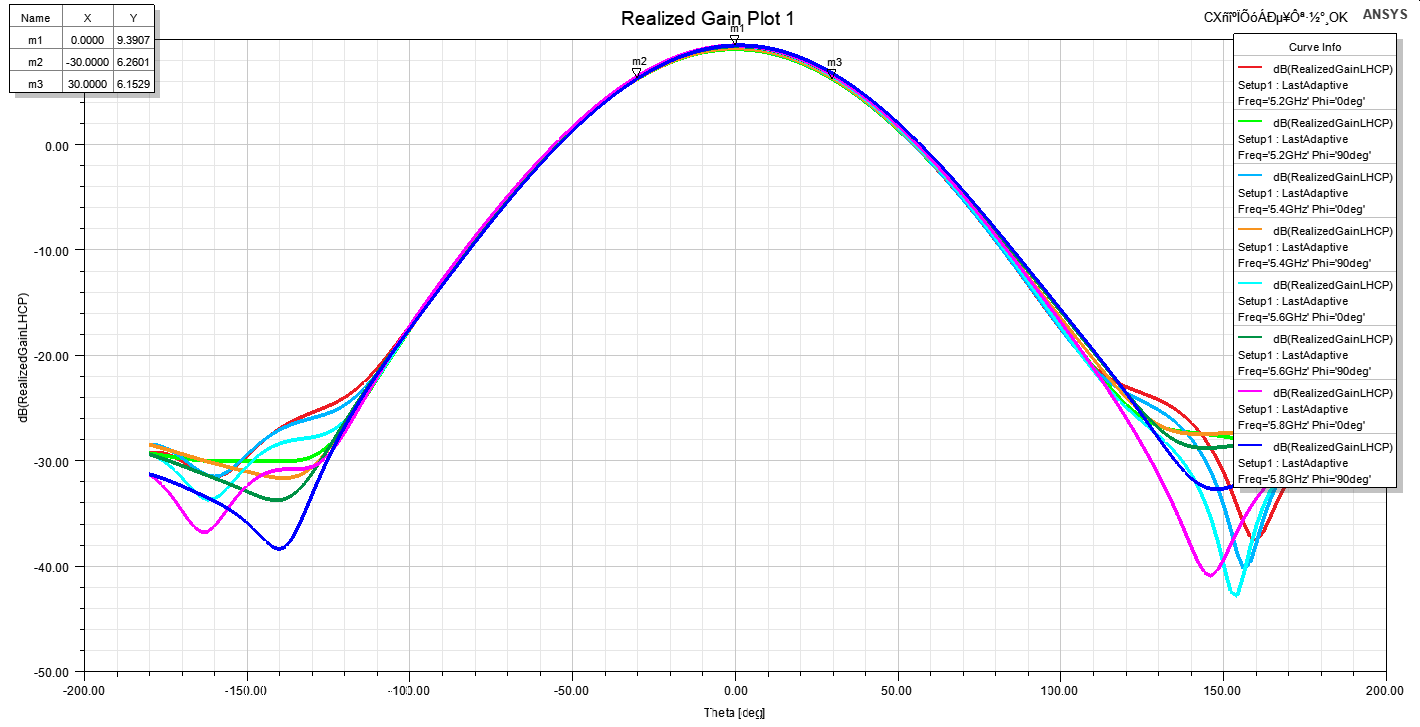

C波段全頻段天線增益圖

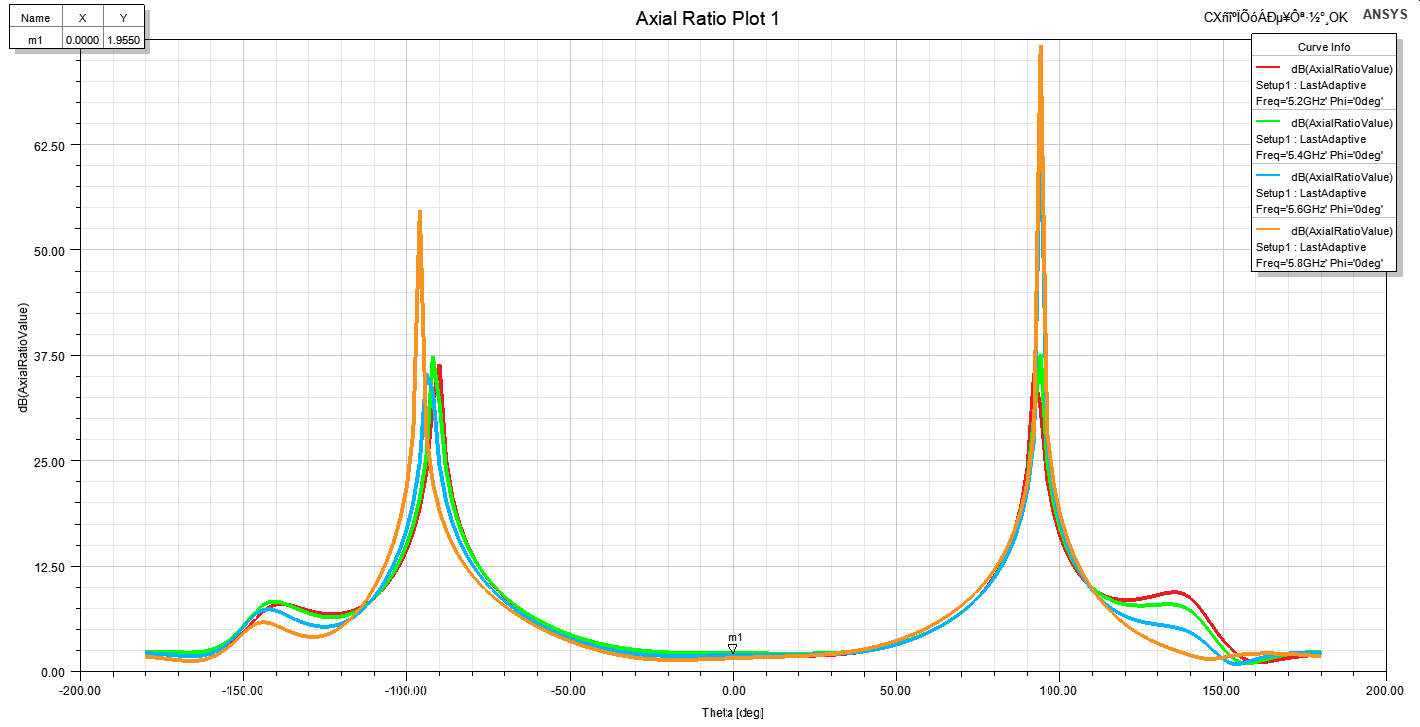

C波段天線全頻段軸比圖

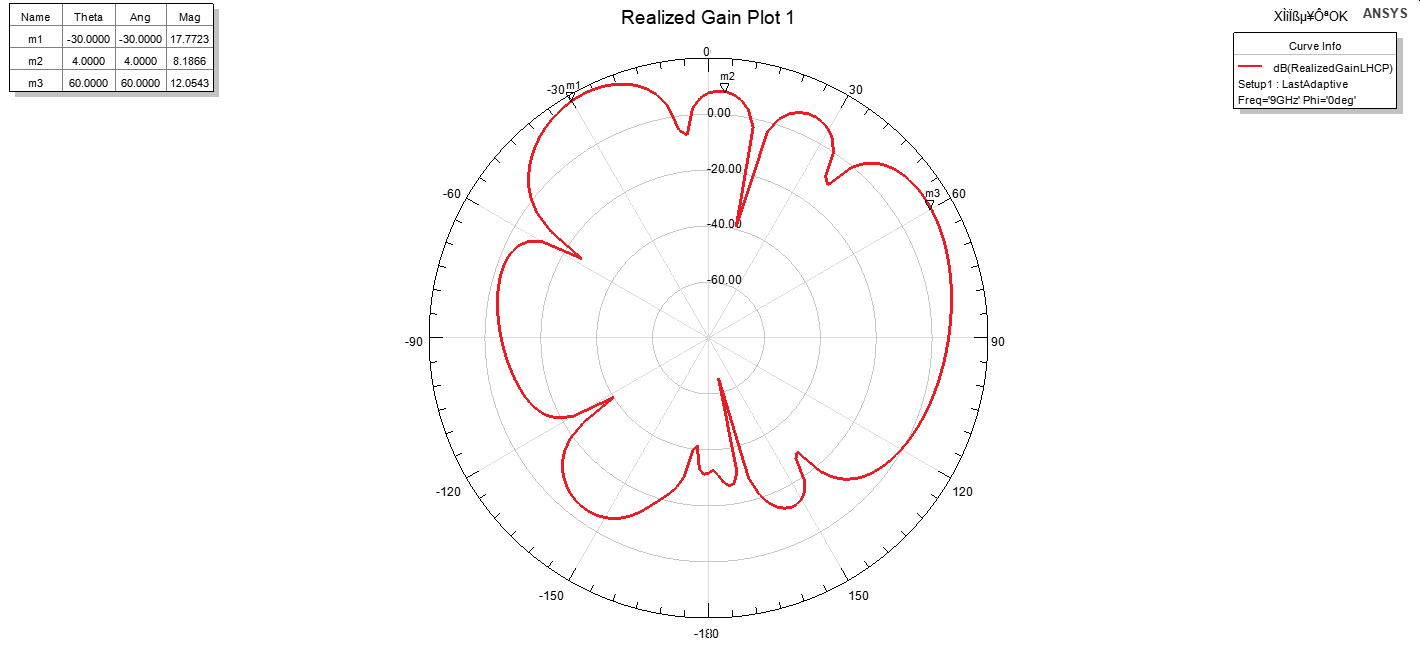

X波段天線掃描30°角度仿真圖

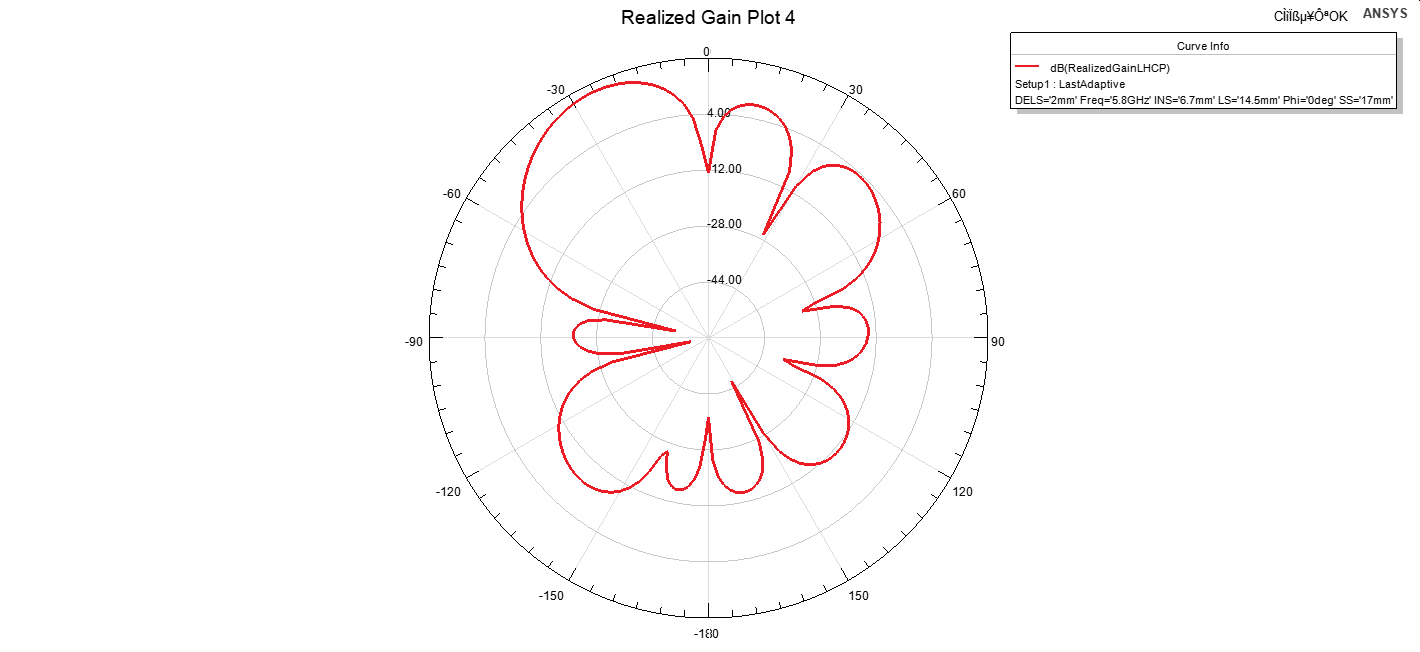

C波段天線掃描30°角度仿真圖
