一、技術要求

工作頻率：

               BD2 B3：1268.52±10.23MHz

               GPS L1：1575.42±1.023MHz

工作電壓：4.5V-5.5V（典型值5V）

最大電流（單路）：＜60mA

輸出駐波（50Ω）：≤2.0

噪聲系數：≤2.0dB

低噪放增益： 36±1dB（最大輸入功率≥-40dBm）

低噪放P1dB：≥10dBm

帶外抑制：

               B3：（f0±100MHz外）：≥45dB

               GPS：（≤1475MHz和≥1700MHz）：≥45dB

B3 通道間隔離度：≥30dB

B3通道間中心頻點增益偏差：≤±0.5dB

B3通道間中心頻點相位差：≤±5°

陣子增益：≥-0.5dBi（MAX）；≥-9dBi(仰角30°)

陣子法向軸比：≤6dB

陣子不圓度：≤±4dB（仰角30°）

B3陣子互耦系數：≤-9dB

抗燒毀功率：≥1W

設計保證：抗燒毀能力：a)脈沖干擾：對于周期為1ms，占空比為10%的脈沖干擾（峰值功率20dBm），天線能正常工作；b)連續干擾：天線口面的干擾信號電場強度為200V/m時，天線開機狀態下不能損壞，干擾信號關閉后，天線應10毫秒內恢復正常；低噪放前端含預選濾波器。

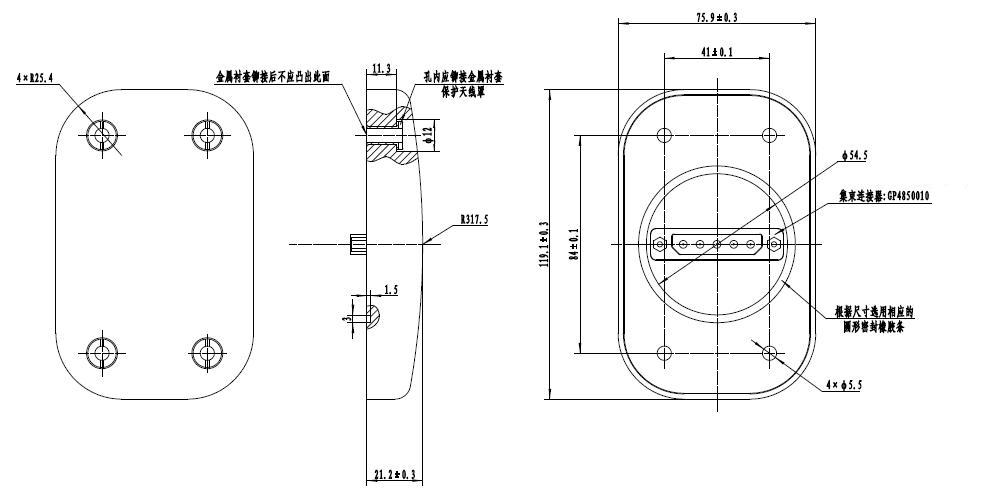

二、結構尺寸

外形尺寸：119.1mm×75.9mm×21.2mm

重量：＜320g

相關資料下載：

JJANT-22-01-07 北斗三代航空型有源陣列天線規格書.pdf
