1. 功能性能

1.1. 功能

a) 具有北斗RNSS信號B1C、B1I、B1A、B3I、B3A、B3AE、B3Q接收能力。

b) B1頻段有強干擾時不影響B3頻點信號接收。

c) 具備抗燒毀能力和短路保護功能。

d) 具備北斗B1、B3頻點信號高精度差分功能。

1.2. 性能

a) 接收天線頻率：

1) B1：1575.42MHz±16.5MHz；

2) B3：1268.52MHz±10.23MHz；

b) 天線極化方式：右旋圓極化（RHCP）；

c) 天線單元增益：

1) 10°仰角增益≥-6dBi；

2) 15°仰角以上增益≥-5dBi。

d) 覆蓋方位：方位角0°～360°，俯仰角5°～90°。

e) 頂點軸比：≤3dB。

f) B1、B3相位中心一致性、穩定度：≤2mm（設計保證）。

g) 工作頻帶內天線口面承受功率不低于0.1W/cm²。

h) LNA增益：32~36dB（常溫）。

i) LNA噪聲系數：≤2.0dB（常溫）。

j) LNA帶內平坦度：±1.5dB（常溫）。

k) LNA 1dB壓縮點P-1dB：＞0dBm（常溫）。

l) 輸出駐波：≤2.0。

m) 阻抗：50Ω；

n) 帶外抑制：

1) B1：≥60dB@B1±100MHz，≥20dB@Lfx；

2) B3：≥60dB@B3±100MHz，≥80dB@Lfx；

2. 功耗要求

≤1W。

3. 供電要求

工作電壓：（5~12）V±0.5VDC。

4. 接口要求

接口形式：TNC-K。

5. 外形尺寸要求

外形尺寸69mm×69mm，安裝孔間距83.8mm×40.6mm，內孔為Φ5.1mm通孔。具體尺寸可參考下圖：未注公差按照±0.2mm。

6. 重量要求

≤250g。

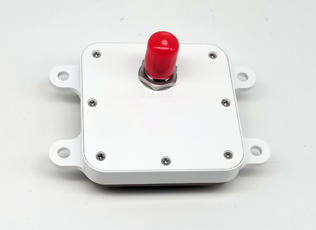

7. 實物圖片
