三星七頻長條形航空天線
天線可以同時接收GPS L1/L2/L5、GLONASS G1/G2和北斗B1/B2/B3頻段的信號，適用于多系統、高精度測繪及軍用定位領域，廣泛應用于航空航天、道路施工、精密農業、海洋測量、碼頭集裝箱作業、作戰演習、邊防警戒等場合。
18917114680
一、技術參數
無源天線指標 | |||
工作頻率 | GPS L1/L2/L5 | GLONASS G1/G2 | 北斗 B1/B2/B3 |
頂點增益 | L1≥4.5dBi L2≥3.0dBi L5≥0dBi | G1≥3.5dBi G2≥3.0dBi | B1≥4.0dBi B2≥2.0dBi B3≥0dBi |
極化方式 | RHCP | ||
水平面覆蓋角度 | 360° | ||
輸出阻抗 | 50Ω | ||
輸出駐波 | ≤1.5 | ||
頂點軸比 | ≤3dB | ||
相位中心誤差 | ＜3mm | ||
低噪聲放大器指標 | |||
有源增益 | 35±2dB | ||
噪聲系數 | ≤1.8dB | ||
輸入駐波 | ≤1.5 | ||
輸出駐波 | ≤1.5 | ||
工作電壓 | 3.3~5.5V | ||
工作電流 | ≤49mA | ||
機械特性 | |||
天線尺寸 | 119.4mm×76.2mm×38.8mm（含接頭） | ||
接頭方式 | TNC-K | ||
重量 | ≤200g | ||
工作環境 | |||
工作溫度 | -45℃～+70℃ | ||
存儲溫度 | -55℃～+85℃ | ||
濕度 | 95%不冷凝 | ||
防水等級 | IP67 | ||

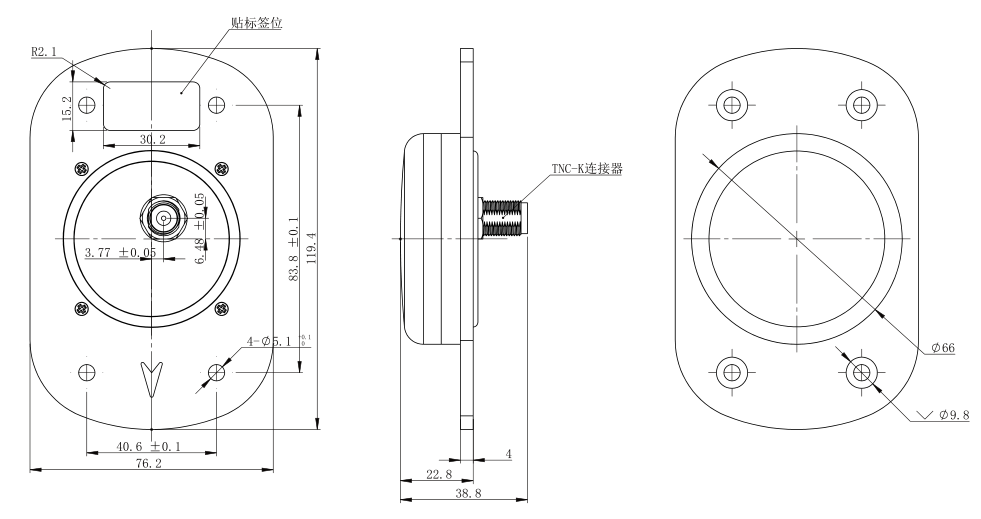

二、結構圖紙
相關資料下載：
JJANT-22-01-01三星七頻長條形航空天線規格書.pdf
