一、天線仿真數據

中間B1B3天線采用上下疊層的形式，初步設計B3天線尺寸為35*35*5mm，B1天線尺寸為35*35*5mm。中間B3B1疊層天線尺寸：下層B3天線為65*65*5mm，上層B1天線為50*50*5mm。

天線布陣按照半波長陣元間距來進行。根據本設計中結構的最大尺寸，B3天線陣的陣元間距為120mm,B1天線陣的陣元間距為100mm。

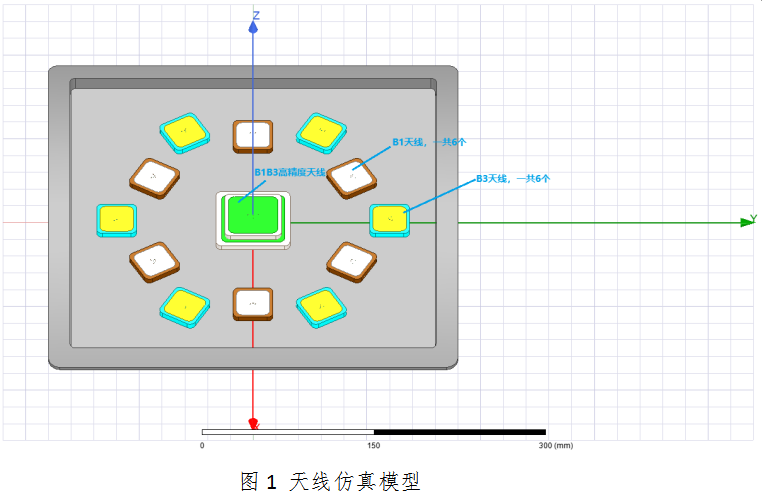

（1）天線仿真模型

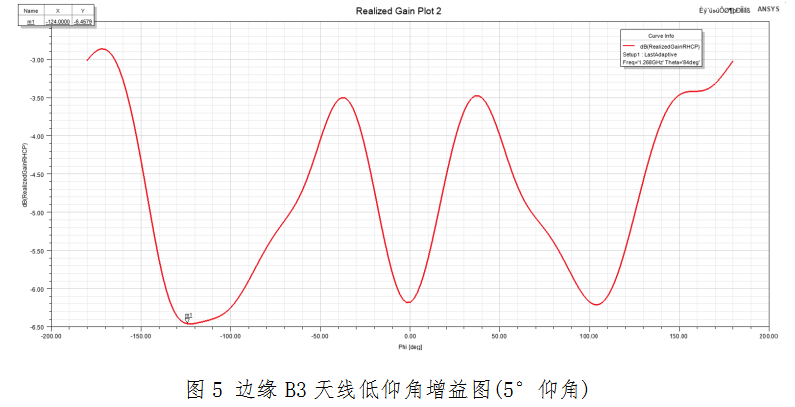

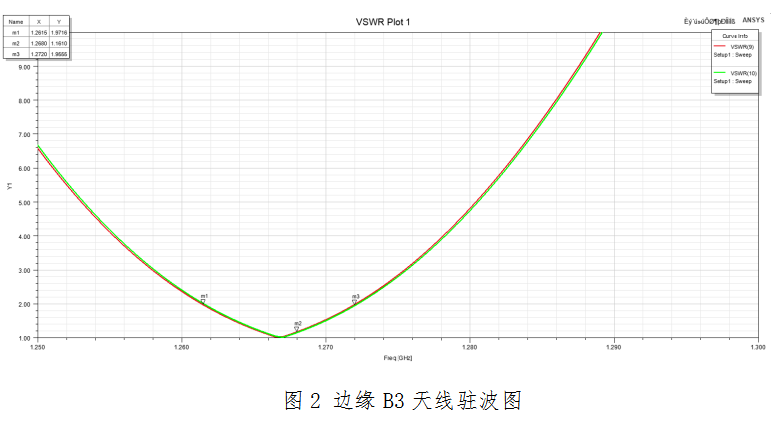

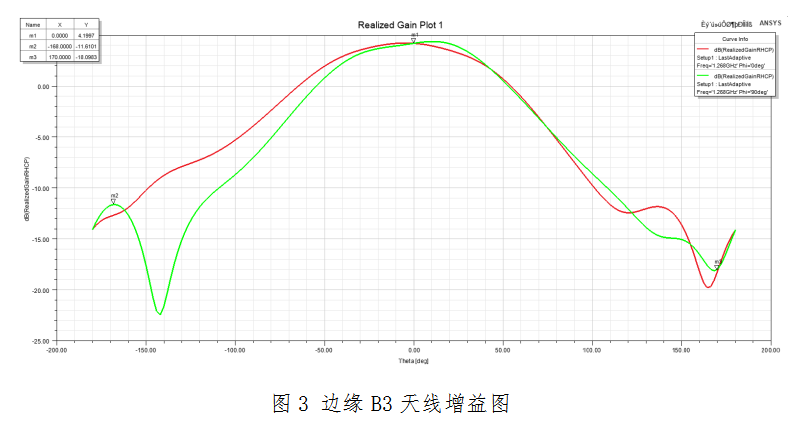

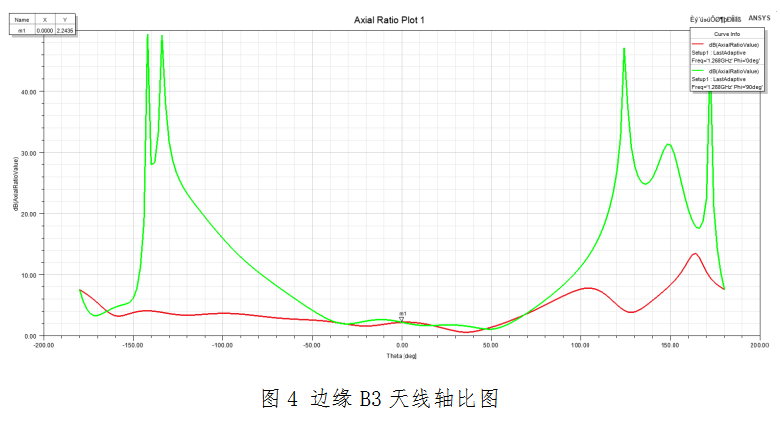

（2）邊緣B3天線仿真數據

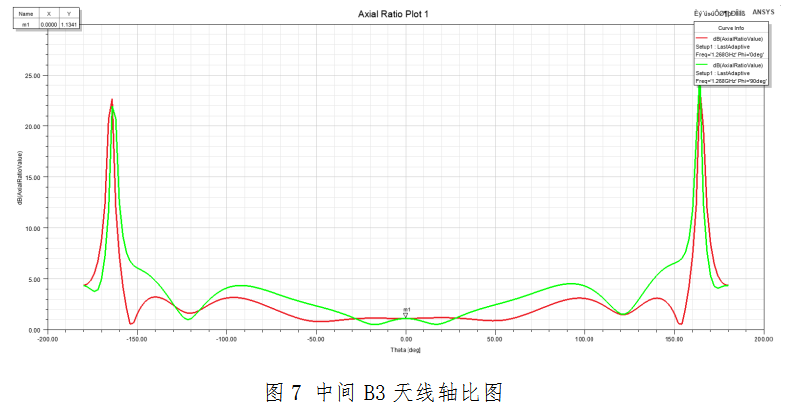

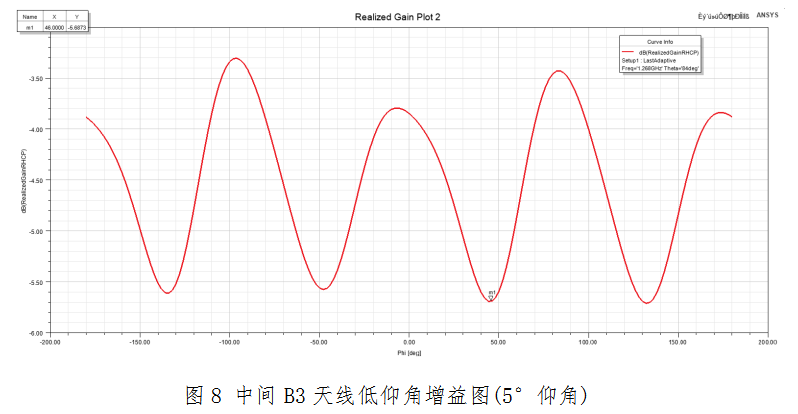

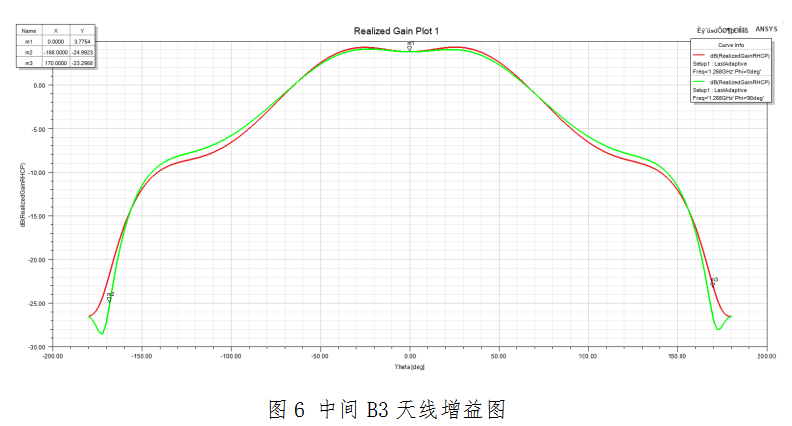

（3）中間B3天線仿真數據

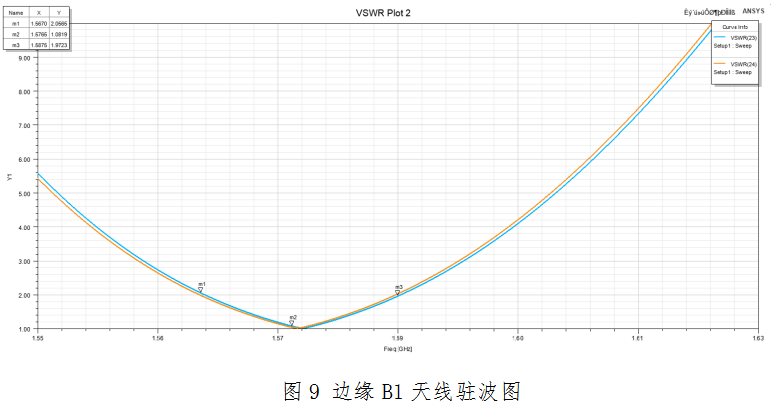

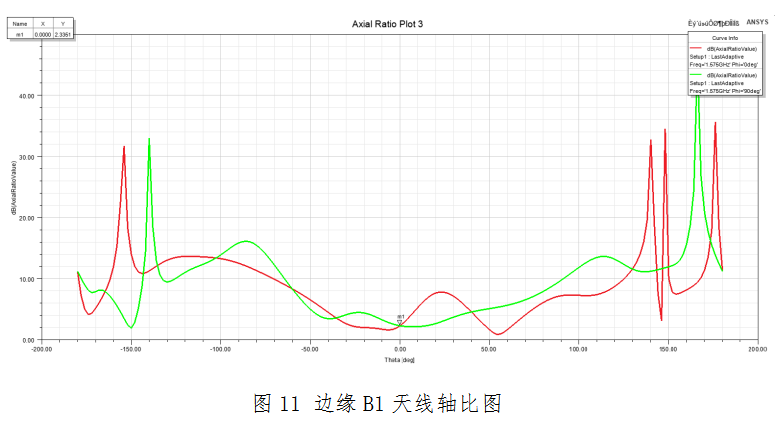

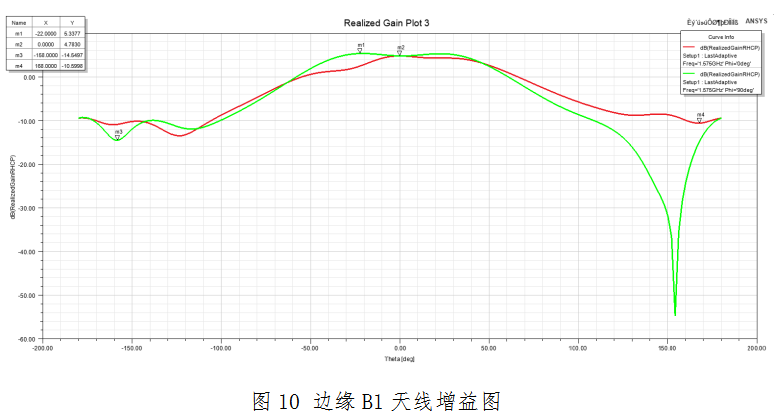

（4）邊緣B1天線仿真數據

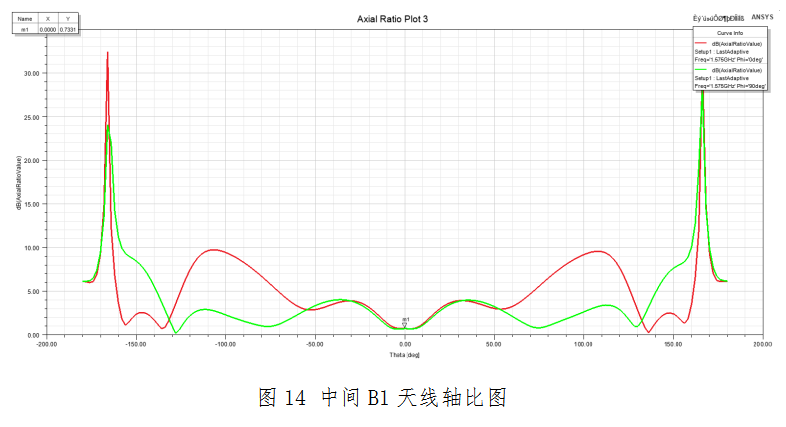

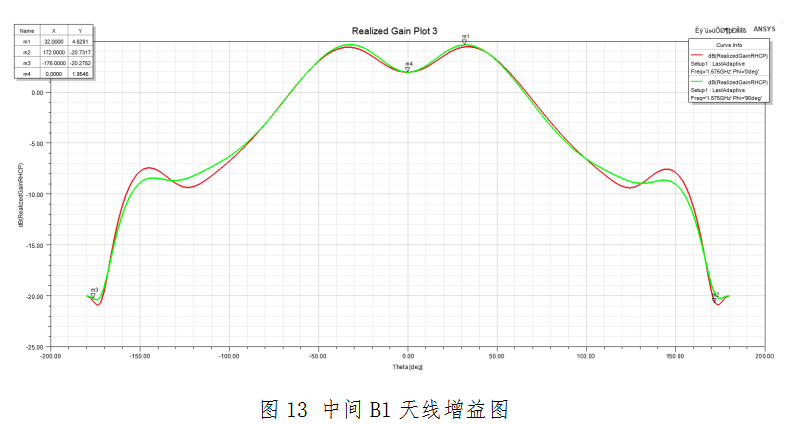

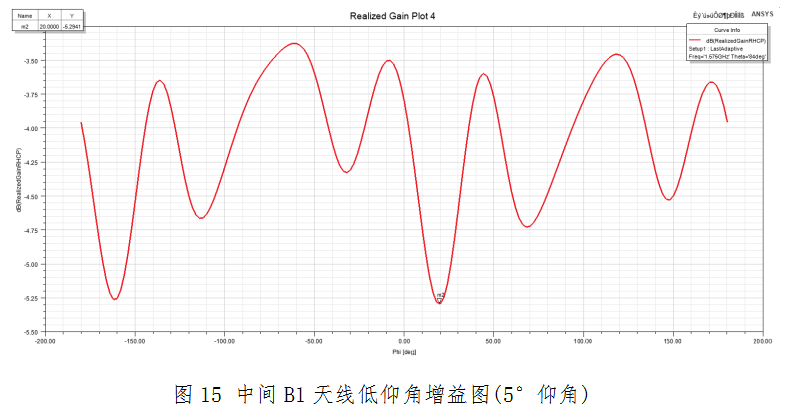

（5）中間B1天線仿真數據

總結：從上面的仿真可以看出，邊緣B3天線的增益在4.19dBi，中間B3天線的增益在3.77dBi，駐波都小于1.5，軸比小于3dB，5°以上仰角增益都大于-7dBi。邊緣B1天線的增益在5.33dBi，中間B1天線的增益在4.62dBi，駐波都小于1.5，軸比小于3dB，5°以上仰角增益都大于-7dBi。極化前后比都大于15dB。中間B1B3振子采用四饋點高精度設計方案，保證相位中心穩定度小于2mm。天線從整個仿真數據來看，天線的整體性能較好，但是還有可以優化的空間。
