B1/B3 五陣元天線仿真報告
根據客戶提供的結構尺寸，建立如圖1的模型。
18917114680
一、天線仿真數據
中間B1B3天線采用上下疊層的形式，初步設計邊緣B3天線尺寸為35*35*5mm，中間B3B1疊層天線尺寸：下層B3天線為42*42*4mm，上層B1天線為35*35*3.5mm。
天線布陣按照最大間距來進行。根據本設計中結構的最大尺寸，B3天線陣的陣元間距為80mm。

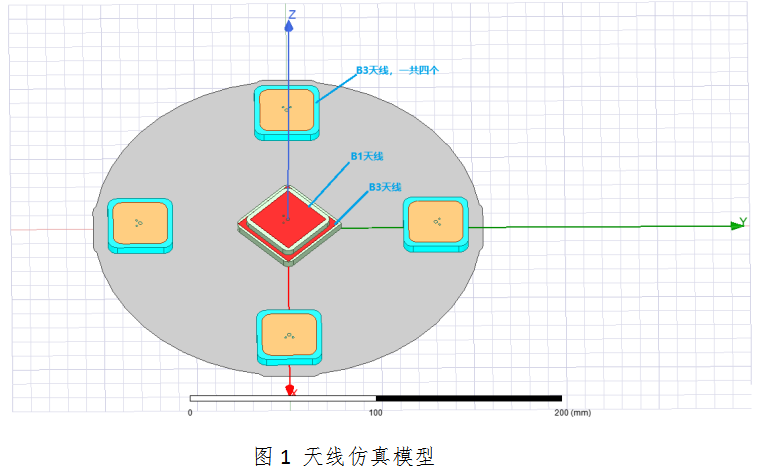

（1）天線仿真模型

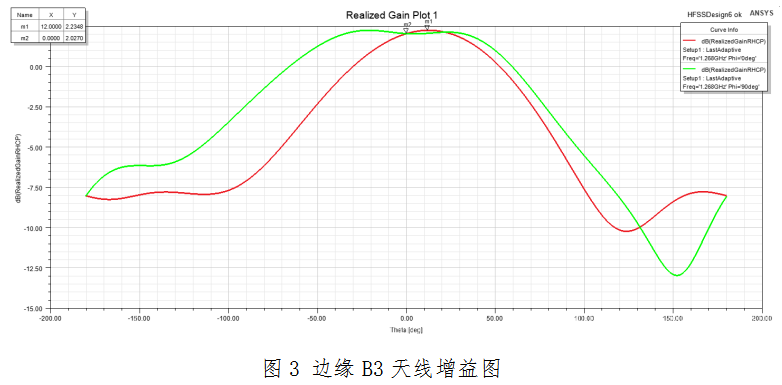

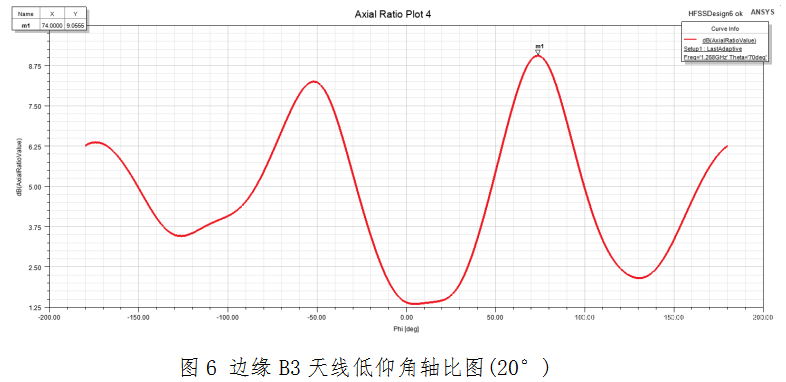

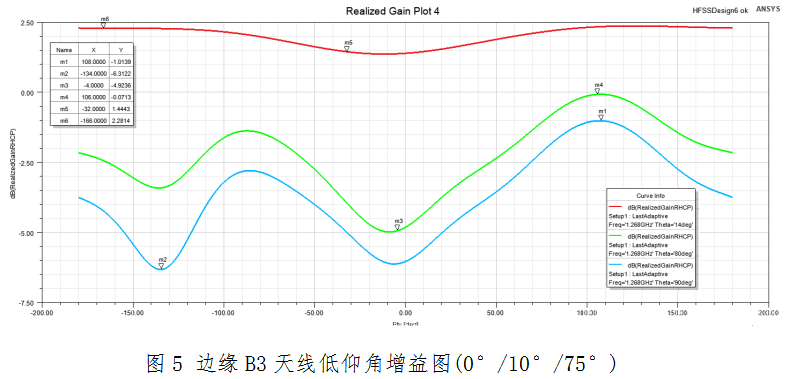

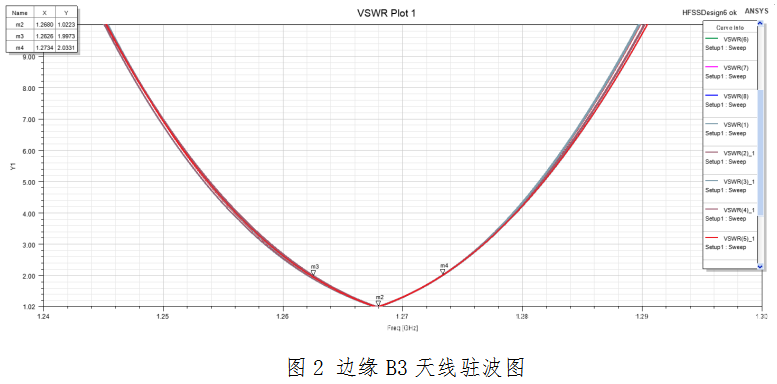

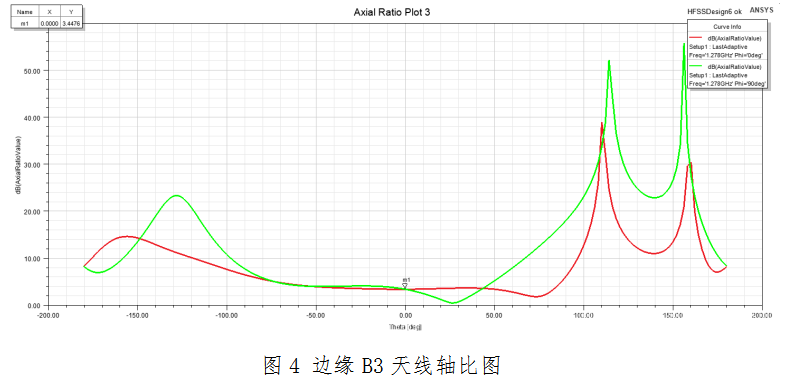

（2）邊緣B3天線仿真數據

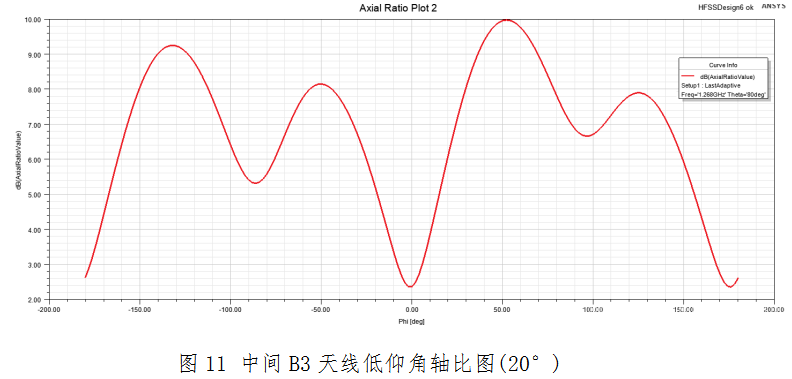

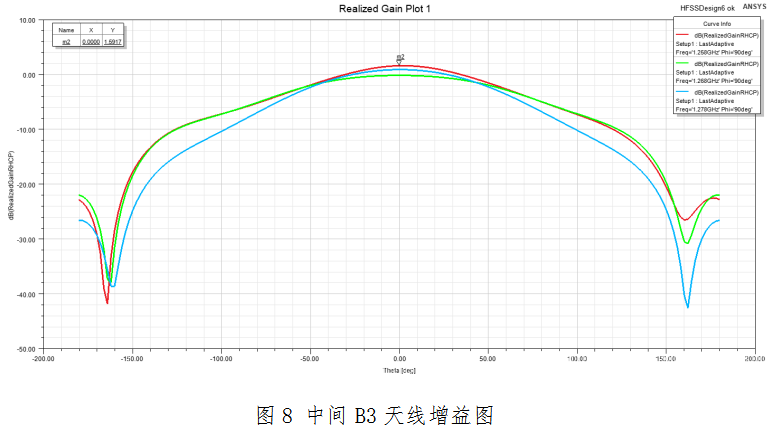

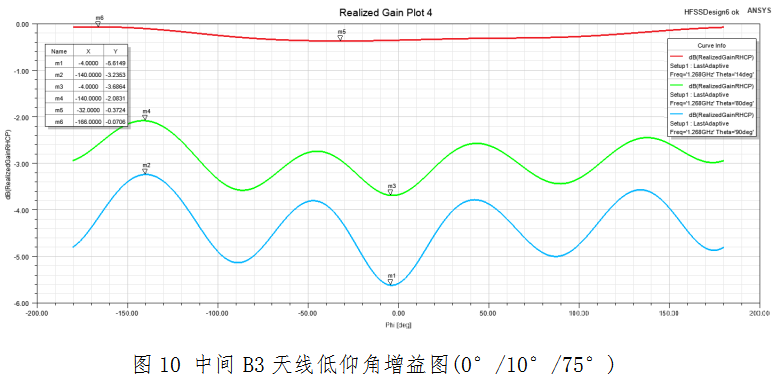

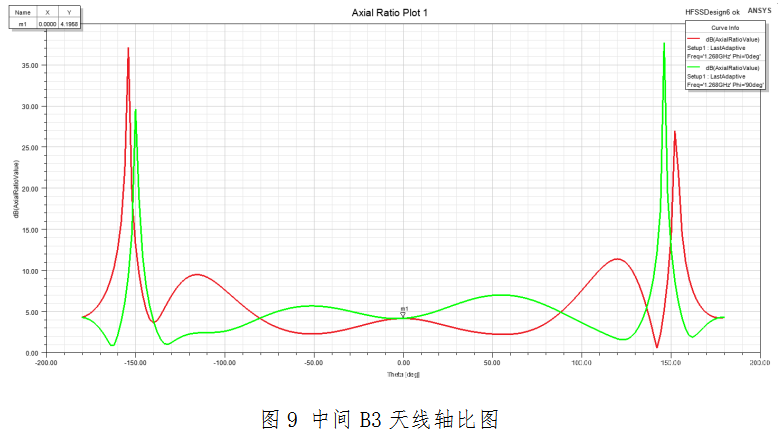

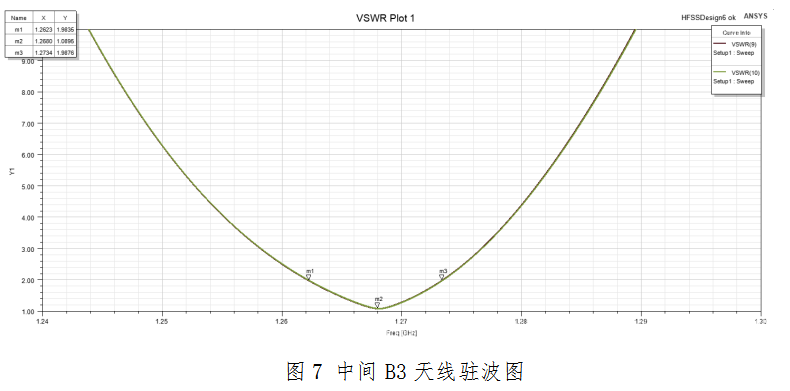

（3）中間B3天線仿真數據

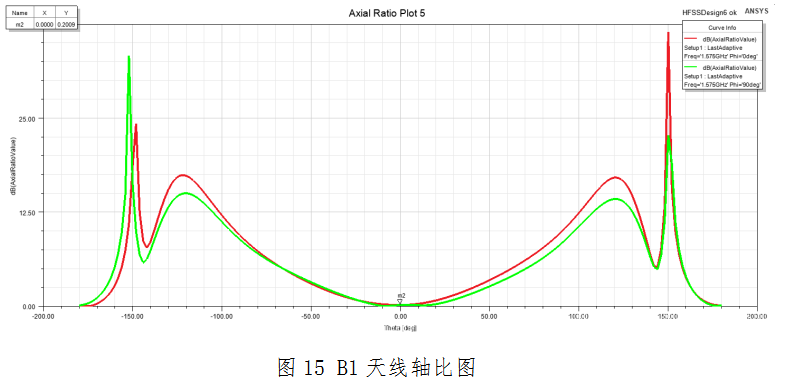

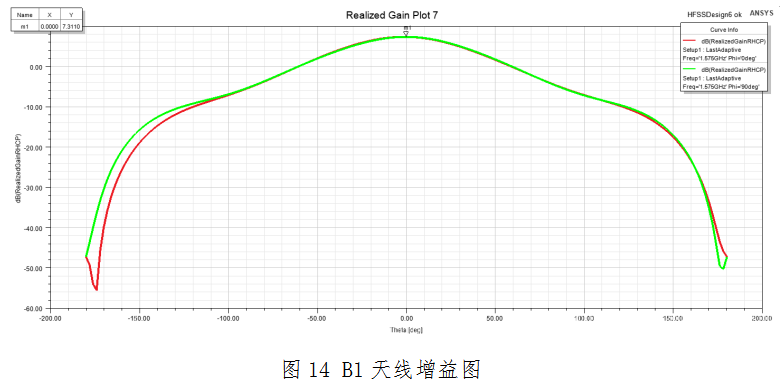

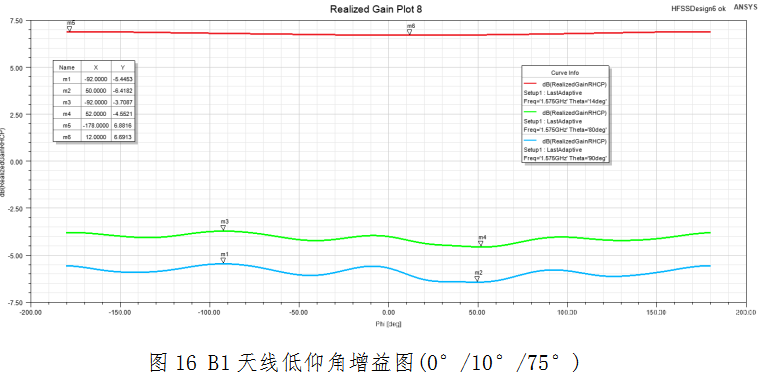

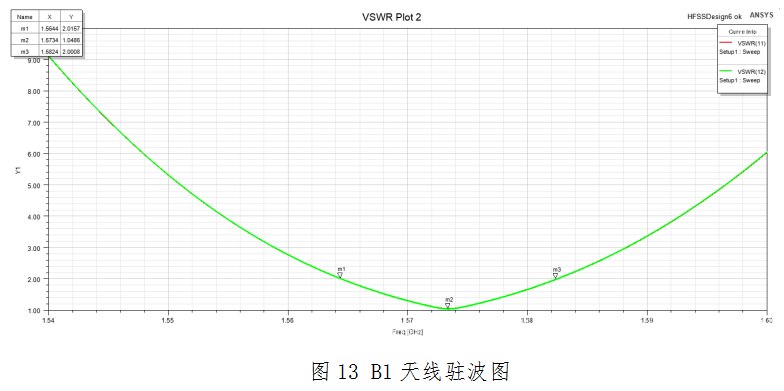

（3）B1天線仿真數據

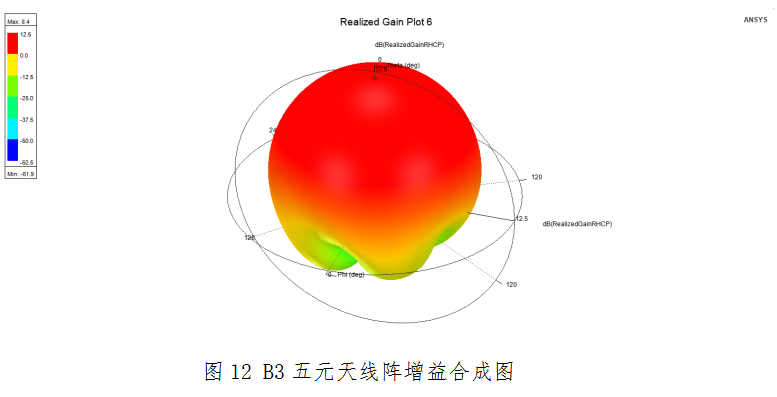

總結：從上面的仿真可以看出，邊緣B3天線的駐波小于1.5，頂點增益在2.02dBi，軸比小于4dB。中間B3天線的駐波小于1.5，頂點增益在1.59dBi，軸比小于5dB。B1天線的駐波小于1.5，頂點增益在7.31dBi，軸比小于3dB。天線從整個仿真數據來看，天線的整體性能較好，但是還有可以優化的空間。
